Loadcell là gì? Tất tần tật về Cảm Biến Lực, Cấu Tạo và Ứng Dụng
Loadcell (cảm biến lực) là một thiết bị quan trọng trong nhiều ứng dụng công nghiệp, từ việc cân đo khối lượng cho đến giám sát tải trọng trong các hệ thống máy móc. Trong thời đại công nghiệp 4.0, khi các hệ thống tự động hóa và đo lường chính xác trở thành yếu tố sống còn, hiểu rõ cách hoạt động và lựa chọn loadcell phù hợp là rất cần thiết.
Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện về loadcell, từ nguyên lý hoạt động, phân loại đến cách lựa chọn và ứng dụng trong thực tế.
Bạn sẽ hiểu rõ về cách chọn một cảm biến lực phù hợp với nhu cầu của mình, cũng như những yếu tố cần lưu ý khi sử dụng thiết bị này trong các hệ thống công nghiệp.
I. Loadcell là gì? Nguyên lý hoạt động và cấu tạo cơ bản
1. Loadcell là gì?
Loadcell (hay còn gọi là cảm biến lực) là một thiết bị cơ học được sử dụng để đo lường lực hoặc trọng lượng. Nó chuyển đổi lực tác động lên nó thành tín hiệu điện, giúp các hệ thống tự động có thể xử lý và hiển thị kết quả một cách chính xác.
Loadcell là thành phần quan trọng trong nhiều thiết bị đo lường, chẳng hạn như cân điện tử, hệ thống đo tải trọng, hay các máy ép thủy lực.
Cấu tạo của loadcell thường bao gồm một tấm kim loại với các phần tử cảm biến đặc biệt (strain gauges), giúp đo sự biến dạng của vật liệu khi có lực tác động. Các biến dạng này sau đó được chuyển đổi thành tín hiệu điện.
2. Cấu tạo cơ bản của loadcell
Loadcell có cấu tạo khá đơn giản nhưng tinh vi, bao gồm các thành phần chính sau:
Thân loadcell: Thường được làm bằng kim loại cường độ cao như thép hoặc hợp kim nhôm, chịu được lực tác động mà không bị biến dạng.
Strain gauge: Đây là thành phần quan trọng nhất của loadcell. Strain gauge là các cảm biến điện tử gắn trên thân loadcell, có nhiệm vụ đo sự biến dạng của vật liệu khi có lực tác động.
Mạch điện Wheatstone bridge: Khi lực tác động lên loadcell, sự biến dạng của vật liệu sẽ làm thay đổi điện trở của các strain gauge, từ đó tạo ra tín hiệu điện có thể đo được. Mạch điện Wheatstone bridge giúp chuyển đổi tín hiệu này thành dạng dễ sử dụng và xử lý.

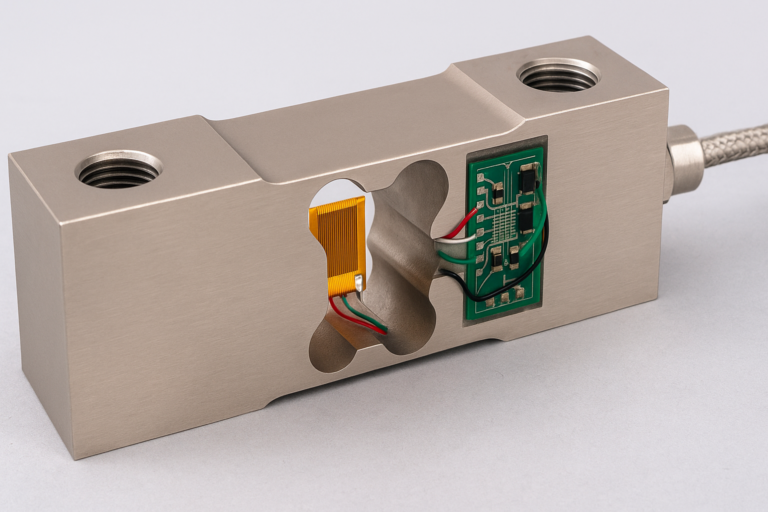

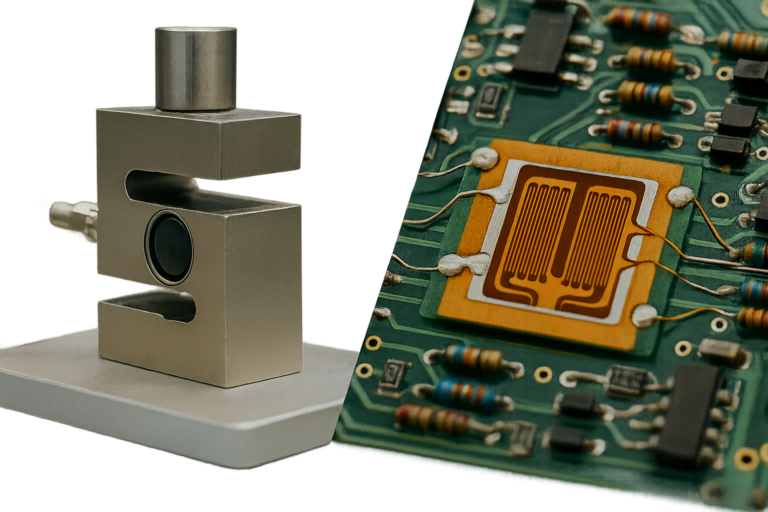

Hình ảnh minh họa cấu tạo của loadcell giúp bạn dễ hình dung hơn về các thành phần này.
3. Nguyên lý hoạt động của loadcell
II. Phân loại loadcell phổ biến hiện nay
Khi nói đến loadcell, có nhiều loại khác nhau, mỗi loại lại có những đặc điểm và ứng dụng riêng biệt. Việc lựa chọn đúng loại loadcell không chỉ giúp đảm bảo độ chính xác mà còn tối ưu hóa chi phí và hiệu suất của hệ thống.
Dưới đây là các loại loadcell phổ biến nhất, phân loại theo cấu trúc và ứng dụng thực tế.
1. Phân loại loadcell theo lực tác động
Loadcell có thể được phân loại theo phương thức lực tác động lên nó. Các loại phổ biến bao gồm:

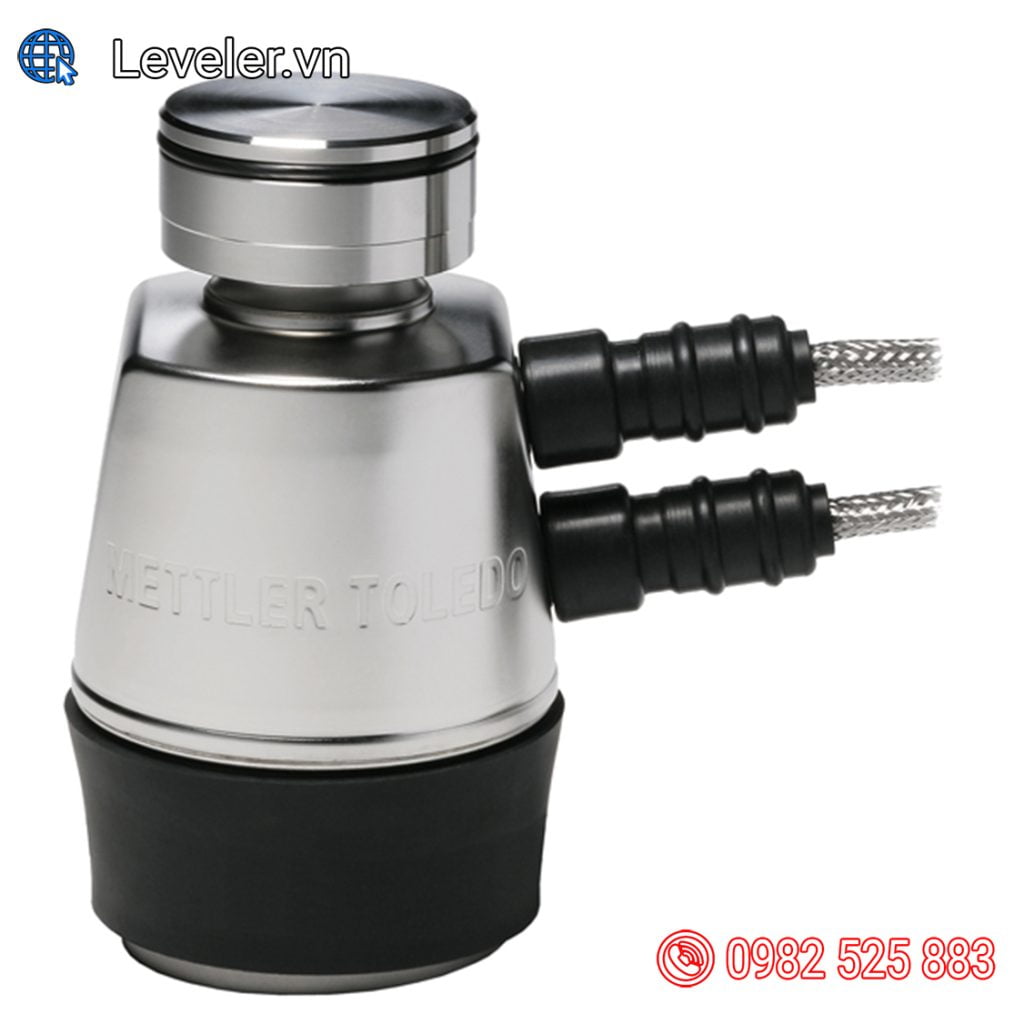

1. Loadcell nén (Compression Loadcell)
Mô tả: Đây là loại loadcell có khả năng đo lực nén. Nó được sử dụng trong các ứng dụng như cân sàn, cân xe tải, và đo tải trọng trong các hệ thống nén.
Ứng dụng: Cân ô tô, đo lực trong máy ép thủy lực, cân bể chứa.
2. Loadcell kéo (Tension Loadcell)
Mô tả: Loadcell này đo lực kéo, thường được sử dụng trong các ứng dụng như đo lực kéo trong dây chuyền sản xuất hoặc hệ thống nâng hạ.
Ứng dụng: Máy thử nghiệm kéo, hệ thống kéo trong ngành công nghiệp cơ khí.
3. Loadcell uốn (Bending Loadcell)
Mô tả: Loại này được sử dụng để đo lực uốn, thích hợp cho các ứng dụng như đo trọng lượng của vật thể khi đặt lên bề mặt phẳng.
Ứng dụng: Cân sàn, máy đo lực uốn trong sản xuất.
4. Loadcell xoắn (Torque Loadcell)
Mô tả: Loại loadcell này đo lực xoắn và được ứng dụng trong các hệ thống đo lực xoắn của các trục, bánh xe, hoặc máy móc.
Ứng dụng: Đo mô-men xoắn trong các máy công cụ, hệ thống truyền động.
2. Phân loại loadcell theo tín hiệu
1. Loadcell Analog
Mô tả: Tín hiệu đầu ra là điện áp hoặc dòng điện tỉ lệ với lực tác động lên loadcell.
Ứng dụng: Hệ thống cân đơn giản, các thiết bị đo lực trong công nghiệp.
2. Loadcell Digital
Mô tả: Truyền tín hiệu số, giúp cải thiện độ chính xác và giảm nhiễu tín hiệu.
Ứng dụng: Cân điện tử cao cấp, máy đo tải trọng chính xác.
3. Phân loại loadcell theo hình dạng
Loadcell còn được phân loại theo hình dạng và cách thức sử dụng trong các ứng dụng cụ thể. Một số loại phổ biến bao gồm:

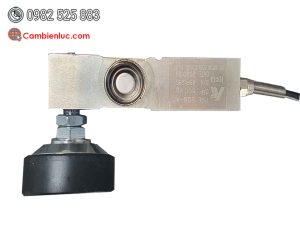

1. Loadcell Shear Beam (dạng chùm cắt)
Mô tả: Đây là loại loadcell được thiết kế để chịu lực cắt, có độ chính xác cao và được sử dụng trong các hệ thống cân sàn hoặc máy đo tải trọng lớn.
Ứng dụng: Cân ô tô, cân băng tải, cân sàn.
2. Loadcell Dạng S-Type
Mô tả: Loại loadcell này có hình dạng giống chữ “S”, thường được sử dụng trong các ứng dụng cần đo lực kéo hoặc nén với độ chính xác cao.
Ứng dụng: Cân phòng thí nghiệm, máy thử nghiệm kéo.
3. Loadcell Dạng Pancake
Mô tả: Đây là loại loadcell có hình dạng mỏng, giống chiếc bánh pancake. Nó thường được sử dụng trong các ứng dụng yêu cầu độ chính xác cao và chịu được tải trọng lớn.
Ứng dụng: Máy đo lực, các hệ thống đo tải trọng cao.
4. Phân loại loadcell theo ứng dụng
1. Loadcell trong cân điện tử
Mô tả: Đây là loại loadcell được thiết kế đặc biệt để sử dụng trong các hệ thống cân điện tử, từ các loại cân nhỏ đến cân công nghiệp lớn.
Ứng dụng: Cân sàn, cân ô tô, cân băng tải.
2. Loadcell trong đo tải trọng cẩu và xây dựng
Mô tả: Loại này được dùng trong các công trình xây dựng để đo lường tải trọng của các thiết bị như cẩu, cần cẩu, giàn giáo.
Ứng dụng: Giám sát tải trọng cẩu, công trình xây dựng.
III. Ứng dụng thực tế của loadcell
Loadcell không chỉ là một thiết bị đo lường đơn giản mà còn đóng vai trò quan trọng trong rất nhiều lĩnh vực công nghiệp và dân dụng. Nhờ vào khả năng đo lường chính xác lực, tải trọng, trọng lượng, loadcell đã trở thành công cụ không thể thiếu trong các hệ thống tự động hóa, sản xuất, cũng như các ứng dụng đo lường trong các ngành công nghiệp.
Dưới đây là một số ứng dụng phổ biến của loadcell trong thực tế.

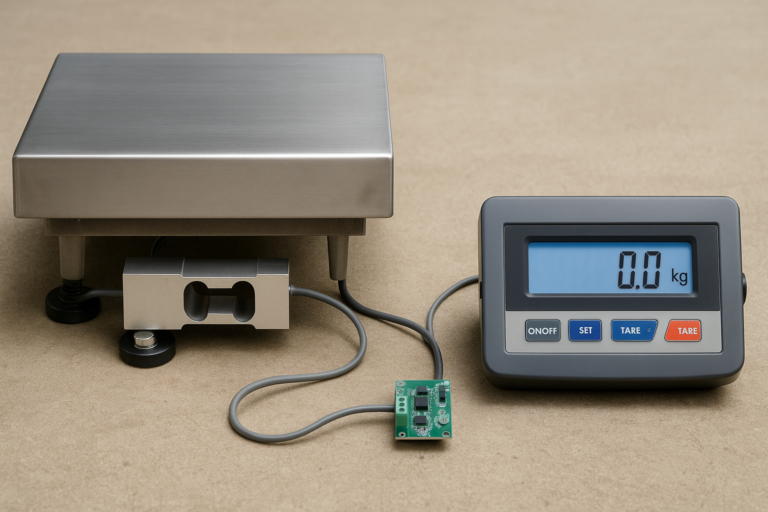

1. Loadcell trong hệ thống cân điện tử
Một trong những ứng dụng phổ biến nhất của loadcell là trong các hệ thống cân điện tử. Các loadcell được sử dụng để đo lường và giám sát trọng lượng trong các thiết bị như cân ô tô, cân băng tải, cân sàn, cân bàn và cân điện tử nhỏ.
Những hệ thống này giúp đo trọng lượng chính xác, hỗ trợ trong quá trình vận chuyển hàng hóa, lưu kho, và kiểm tra chất lượng sản phẩm.

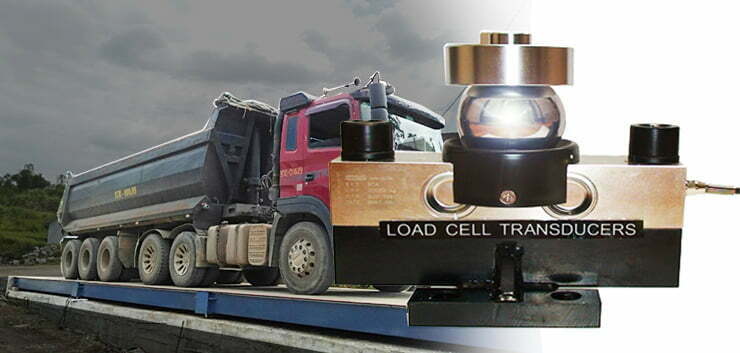

1. Cân ô tô
Sử dụng loadcell để đo trọng lượng của các xe tải, giúp xác định trọng lượng tối đa cho phép khi lưu thông.
2. Cân băng tải
Loadcell đo trọng lượng của vật liệu trên băng tải để kiểm soát quá trình sản xuất, đóng gói hoặc vận chuyển.
3. Cân sàn
Được sử dụng trong các nhà máy để đo trọng lượng của vật liệu lớn như xi măng, vật liệu xây dựng.
2. Loadcell trong ngành xây dựng
Trong ngành xây dựng, loadcell đóng vai trò quan trọng trong việc giám sát tải trọng của các thiết bị nâng hạ như cần cẩu, giàn giáo, và các công cụ xây dựng. Loadcell giúp đảm bảo rằng các thiết bị không bị quá tải trong quá trình thi công, giảm thiểu nguy cơ tai nạn và hỏng hóc.
1. Giám sát tải trọng cẩu
Loadcell giúp đo lường tải trọng mà cần cẩu đang nâng, đảm bảo an toàn cho công nhân và thiết bị.
2. Giám sát tải trọng giàn giáo
Loadcell được lắp đặt vào giàn giáo để kiểm tra sức chịu tải của cấu trúc, giúp ngăn ngừa sự cố.
3. Loadcell trong các ngành sản xuất và cơ khí
Trong các ngành sản xuất và cơ khí, loadcell được sử dụng để kiểm tra và đo lường lực trong các dây chuyền sản xuất, máy móc và thiết bị thử nghiệm. Các ứng dụng bao gồm đo lực kéo, lực nén, lực uốn, và lực xoắn trong các quá trình gia công kim loại, lắp ráp và kiểm tra chất lượng.
1. Máy ép thủy lực
Loadcell giúp đo lực nén trong các máy ép, đảm bảo quá trình ép không vượt quá giới hạn an toàn.
2. Máy thử nghiệm vật liệu
Loadcell giúp đo lực kéo và lực nén khi thử nghiệm các vật liệu như thép, nhựa, gỗ, v.v.
4. Loadcell trong ứng dụng dân dụng
Ngoài các ứng dụng công nghiệp, loadcell cũng được ứng dụng trong các hệ thống dân dụng như cân điện tử cho gia đình, máy đo trọng lượng, hoặc các thiết bị hỗ trợ trong việc quản lý sức khỏe.
1. Cân điện tử gia đình
Các loại cân điện tử nhỏ gọn sử dụng loadcell để đo trọng lượng cơ thể.
2. Máy đo trọng lượng trong siêu thị
Loadcell giúp xác định trọng lượng sản phẩm trong quá trình thanh toán.
5. Loadcell trong các hệ thống kiểm tra chất lượng sản phẩm
Loadcell cũng được sử dụng trong các hệ thống kiểm tra chất lượng sản phẩm. Trong các ngành công nghiệp sản xuất thực phẩm, dược phẩm, và điện tử, loadcell giúp kiểm tra khối lượng, độ nén, và các thông số kỹ thuật khác của sản phẩm trước khi đóng gói và xuất xưởng.
1. Ngành thực phẩm
Kiểm tra trọng lượng các gói sản phẩm trước khi đóng gói.
2. Ngành dược phẩm
Đo lường trọng lượng các viên thuốc, viên nang để đảm bảo độ chính xác trong sản xuất.
IV. Cách chọn loadcell phù hợp theo nhu cầu sử dụng
Việc chọn lựa loadcell phù hợp là một bước quan trọng để đảm bảo tính chính xác và hiệu suất của hệ thống đo lường. Tùy vào từng ứng dụng, tải trọng, và môi trường làm việc, bạn sẽ cần phải lựa chọn loại loadcell phù hợp nhất.
Dưới đây là những yếu tố quan trọng cần cân nhắc khi chọn loadcell.
1. Các yếu tố cần quan tâm khi chọn loadcell
1. Tải trọng và dải đo
Tải trọng là yếu tố quan trọng đầu tiên khi chọn loadcell. Tải trọng này cần phải phù hợp với mức lực mà loadcell sẽ phải đo. Một loadcell có dải đo quá nhỏ hoặc quá lớn so với tải trọng thực tế sẽ ảnh hưởng đến độ chính xác và hiệu quả sử dụng.
Ví dụ, nếu bạn cần đo tải trọng cho cân ô tô, bạn sẽ cần loadcell có dải đo từ vài tấn đến vài chục tấn.
2. Độ chính xác
Loadcell có độ chính xác cao giúp cải thiện chất lượng sản phẩm và quy trình sản xuất. Khi chọn loadcell, bạn cần xác định mức độ sai số cho phép. Các ứng dụng yêu cầu độ chính xác cao như trong y tế hoặc thí nghiệm thường cần các loadcell với sai số rất nhỏ.
Loadcell digital thường có độ chính xác cao hơn so với loadcell analog.
3. Môi trường làm việc
Nếu loadcell sẽ được sử dụng trong môi trường có độ ẩm cao, bụi bẩn hoặc chịu sự tác động của hóa chất, bạn cần chọn loại loadcell có khả năng chống chịu các yếu tố này. Thông thường, các loadcell được bảo vệ bởi mã IP (chống bụi, chống nước) sẽ là lựa chọn tối ưu.
Các môi trường ngoài trời hoặc trong các nhà máy cần loadcell với tiêu chuẩn chống nước và bụi, ví dụ như IP67 hoặc IP68.
4. Loại tín hiệu đầu ra
Loadcell analog có tín hiệu đầu ra liên tục và dễ dàng kết nối với các thiết bị đo đạc cơ bản, thích hợp cho các ứng dụng yêu cầu độ chính xác vừa phải.
Loadcell digital truyền tín hiệu số, giúp giảm thiểu nhiễu và tăng độ chính xác trong các ứng dụng đòi hỏi yêu cầu cao về chất lượng dữ liệu.
5. Kích thước và kiểu dáng
Kích thước và kiểu dáng của loadcell phải phù hợp với thiết kế của hệ thống mà nó sẽ được lắp đặt. Các loadcell dạng S-type, shear beam hay pancake sẽ có những ứng dụng khác nhau và cần được lựa chọn sao cho phù hợp.
2. Bảng so sánh các loại Loadcell
| Loại Loadcell | Tải trọng | Độ chính xác | Môi trường | Ứng dụng phổ biến |
|---|---|---|---|---|
| Loadcell nén | Từ vài kg đến vài tấn | Cao | Trong nhà, ngoài trời nếu có bảo vệ | Cân ô tô, cân băng tải |
| Loadcell kéo | Từ vài kg đến vài tấn | Cao | Môi trường khô ráo | Máy thử nghiệm kéo, hệ thống nâng hạ |
| Loadcell uốn | Từ vài kg đến vài tấn | Trung bình | Trong nhà, môi trường không có hóa chất | Cân sàn, cân bể chứa |
| Loadcell digital | Từ vài kg đến vài tấn | Rất cao | Môi trường sạch, yêu cầu cao về độ chính xác | Cân điện tử, hệ thống kiểm tra chất lượng |
| Loadcell shear beam | Từ vài kg đến vài tấn | Cao | Môi trường công nghiệp, độ bền cao | Cân ô tô, hệ thống băng tải |
3. Gợi ý lựa chọn Loadcell theo nhu cầu cụ thể
1. Cân ô tô và phương tiện giao thông
Để đo tải trọng xe tải hoặc các phương tiện lớn, bạn cần **loadcell nén** có khả năng đo lực lớn và có độ bền cao. Các loadcell này cần có dải đo rộng và có thể chịu được các điều kiện môi trường khắc nghiệt.
2. Cân sàn và cân băng tải
Các hệ thống này thường sử dụng **loadcell shear beam** hoặc **loadcell dạng pancake**, vì chúng có khả năng chịu lực lớn và độ chính xác cao. Bên cạnh đó, **loadcell dạng S-type** cũng được sử dụng cho các hệ thống yêu cầu sự chính xác cao.
3. Máy thử nghiệm vật liệu
Trong các ứng dụng thử nghiệm vật liệu, bạn sẽ cần loại **loadcell kéo** hoặc **loadcell nén**, tùy vào mục đích thử nghiệm. Độ chính xác và khả năng chịu lực của loadcell sẽ quyết định chất lượng kết quả thử nghiệm.
V. Lắp đặt và hiệu chuẩn loadcell đúng kỹ thuật
Để loadcell hoạt động chính xác và bền bỉ trong suốt quá trình sử dụng, việc lắp đặt và hiệu chuẩn đúng cách là vô cùng quan trọng. Quá trình lắp đặt không chỉ giúp loadcell đạt hiệu suất tối đa mà còn kéo dài tuổi thọ của thiết bị, đồng thời đảm bảo các phép đo luôn chính xác.
Dưới đây là hướng dẫn chi tiết về cách lắp đặt và hiệu chuẩn loadcell.

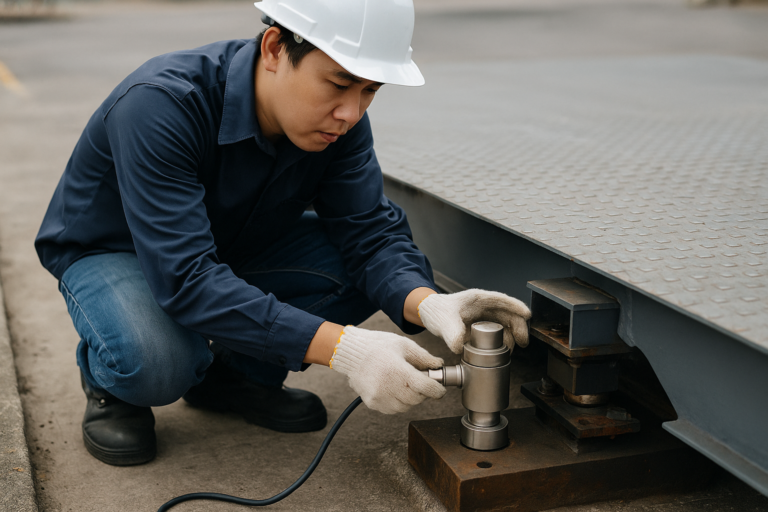

1. Quy trình lắp đặt loadcell
2. Quy trình hiệu chuẩn loadcell
Để loadcell hoạt động chính xác và ổn định, việc hiệu chuẩn là rất quan trọng. Quá trình hiệu chuẩn giúp điều chỉnh tín hiệu đầu ra của loadcell sao cho phù hợp với tải trọng thực tế. Dưới đây là các bước hiệu chuẩn cơ bản:

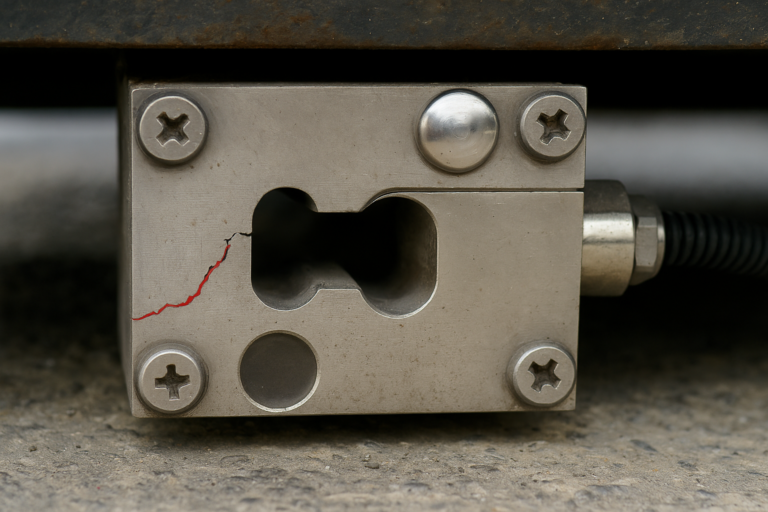

3. Các lỗi thường gặp và cách khắc phục
1. Sai lệch tín hiệu
Nguyên nhân: Đôi khi tín hiệu từ **loadcell** có thể bị sai lệch do kết nối điện không ổn định hoặc do tác động của các yếu tố bên ngoài như rung động hoặc từ trường.
Cách khắc phục: Kiểm tra lại các kết nối điện và đảm bảo môi trường làm việc không có các yếu tố nhiễu.
2. Loadcell bị lệch
Nguyên nhân: Nếu **loadcell** bị lệch trong quá trình lắp đặt, nó có thể không đo được lực chính xác.
Cách khắc phục: Kiểm tra lại vị trí lắp đặt và đảm bảo **loadcell** được gắn chắc chắn, không bị vênh.
3. Sự cố tín hiệu điện
Nguyên nhân: Các vấn đề về dây cáp hoặc bộ chuyển đổi tín hiệu có thể làm mất tín hiệu từ **loadcell**.
Cách khắc phục: Kiểm tra kỹ các kết nối điện và thay thế bất kỳ dây cáp bị hỏng nào.
VI. Báo giá loadcell mới nhất [2025]
Khi chọn mua loadcell, một trong những yếu tố quan trọng cần xem xét là giá cả. Mức giá của loadcell phụ thuộc vào nhiều yếu tố như loại loadcell, tải trọng, độ chính xác, và ứng dụng cụ thể.
Dưới đây là bảng giá tham khảo cho các loại loadcell phổ biến, giúp bạn đưa ra quyết định mua sắm hợp lý.
1. Bảng giá loadcell tham khảo
| Loại Loadcell | Dải đo | Độ chính xác | Giá tham khảo (VND) |
|---|---|---|---|
| Loadcell nén | Từ 1 tấn đến 100 tấn | Cao | 5.000.000 - 30.000.000 |
| Loadcell kéo | Từ 0.5 tấn đến 50 tấn | Cao | 4.500.000 - 25.000.000 |
| Loadcell uốn | Từ 500 kg đến 20 tấn | Trung bình | 3.000.000 - 15.000.000 |
| Loadcell digital | Từ 1 tấn đến 50 tấn | Rất cao | 6.000.000 - 40.000.000 |
| Loadcell shear beam | Từ 1 tấn đến 10 tấn | Cao | 3.500.000 - 20.000.000 |
| Loadcell S-type | Từ 0.5 tấn đến 10 tấn | Cao | 4.000.000 - 18.000.000 |
| Loadcell pancake | Từ 2 tấn đến 50 tấn | Cao | 5.500.000 - 35.000.000 |
Lưu ý: Giá tham khảo có thể thay đổi tùy theo nhà cung cấp, xuất xứ, và yêu cầu kỹ thuật cụ thể. Để có báo giá chính xác, vui lòng liên hệ trực tiếp với các nhà phân phối hoặc nhà sản xuất.
2. Các yếu tố ảnh hưởng đến giá loadcell
1. Tải trọng và độ chính xác
Nguyên nhân: Loadcell có tải trọng cao và độ chính xác cao thường có giá cao hơn, vì chúng yêu cầu công nghệ chế tạo phức tạp và độ bền cao.
2. Loại tín hiệu (analog vs digital)
Nguyên nhân: **Loadcell digital** có giá cao hơn so với **loadcell analog** nhờ vào khả năng xử lý tín hiệu chính xác hơn và ít bị nhiễu.
3. Chất liệu và bảo vệ môi trường
Nguyên nhân: Các **loadcell** có khả năng chống nước và bụi (tiêu chuẩn IP67, IP68) thường có giá cao hơn do yêu cầu bảo vệ tốt hơn trong các môi trường khắc nghiệt.
4. Ứng dụng chuyên dụng
Nguyên nhân: Các **loadcell** chuyên dụng cho các ứng dụng đặc biệt, như đo tải trọng trong công nghiệp nặng, hoặc yêu cầu độ chính xác cực cao, sẽ có mức giá cao hơn so với các loại loadcell thông thường.
3. Làm sao để chọn nhà cung cấp loadcell đáng tin cậy?
Khi chọn mua loadcell, bên cạnh việc quan tâm đến giá cả, bạn cũng nên chú ý đến uy tín của nhà cung cấp. Dưới đây là một số tiêu chí giúp bạn chọn được nhà cung cấp loadcell uy tín:
1. Chất lượng sản phẩm
Chọn các nhà cung cấp có thương hiệu và sản phẩm được chứng nhận đạt tiêu chuẩn quốc tế.
2. Dịch vụ hậu mãi
Đảm bảo nhà cung cấp có dịch vụ hỗ trợ lắp đặt, hiệu chuẩn, bảo hành lâu dài.
3. Tư vấn kỹ thuật
Nhà cung cấp nên cung cấp dịch vụ tư vấn kỹ thuật để giúp bạn chọn lựa loadcell phù hợp với nhu cầu và ứng dụng của mình.
