Cân ô tô điện tử 60 tấn

Leveler giới thiệu sản phẩm. Cân ô tô điện tử 60 tấn ( cân xe tải 60 tấn ), hệ sản phẩm hỗ trợ tối ưu trong việc nhập xuất hàng hóa hiện nay trong các nhà máy, xí nghiệp, doanh nghiệp đơn vị, tổ chức, cá nhân.

Quý khách hàng đang có nhu cầu lắp đặt/sửa chữa, nâng cấp trạm cân ô tô điện tử loại 60 tấn. Hãy liên hệ ngay với Leveler chúng tôi theo số điện thoại Hotline 0982 525 883 để được hỗ trợ tư vấn tốt nhất.

Với hàng nghìn dự án lắp đặt, bảo dưỡng, sửa chữa trạm cân ô tô điện tử khác nhau trên toàn quốc, trong đó các trạm cân 60 tấn. Chúng tôi có rất nhiều kinh nghiệm để có thể triển khai lắp đặt một trạm cân ô tô điện tử mới cho Quý khách hàng đạt đúng tiêu chuẩn, yêu cầu mong muốn từ quý khách.

Hãy liên hệ trực tiếp cho chúng tôi để nhận được sự tư vấn nhanh chóng và tốt nhất, hoặc cùng chúng tôi tìm hiểu chi tiết các thông tin về một trạm cân ô tô điện tử 60 tấn (cân xe tải 60 tấn). Chi tiết dưới đây chúng tôi xin giới thiệu các thông số kỹ thuật, những hệ thống thiết bị đi kèm cùng những hình ảnh thực tế các trạm cân đã và đang được triển khai lắp bởi Công ty Leveler.

Thông số kỹ thuật cơ bản cân ô tô 60 tấn

– Tên loại sản phẩm : Cân ô tô 60 tấn.
– Hãng sản xuất: Leveler
– Công suất tối đa (Vmax) : 60 tấn ( 60.000kg)
– Công suất tối thiểu (Vmin): 120kg
– Cấp độ chính xác (accuracy class) : C3
– Kích thước bàn cân phổ thông : (10m x 3m, 12m x 3m, 16m x 3m, 18m x 3m)
– Chất liệu cấu thành bàn cân (bàn cân săt hoặc bàn cân bê tông).
– Chủng loại thiết bị phụ: Đa dạng về chủng loại, khách hàng có thể đưa ra các lựa chọn riêng phù hợp hoặc dưới sự tư vấn từ phía nhà cung cấp.
– Phương thước cảm biến: cảm biến lực tín hiệu tương tự (analog) hoặc tín hiệu số (digital).
– Quá tải an toàn (safe load limit) : 150 %FS
– Quá tải phá hủy ( Breaking load ) : 200%FS.

Liên hệ đặt mua trạm cân ô tô điện tử tại Công ty Leveler, Quý khách hàng sẽ được hỗ trợ tư vấn lên thiết kế xây dựng hệ thống mặt bằng bao gồm; móng cân, nhà cân, bố trí hệ thống trống sét, hệ thống camera giám sát cũng như các quy trình xây dựng mặt bằng liên quan khác. Điều đó giúp cho quý khách hàng sẽ có được vị trí bố trí trạm cân tốt nhất với không gian diện tích vốn có của Quý khách hàng. Quý trình xây dựng mặt bằng cùng các phần thi công ngoại vi khác, quý khách luôn được sự hỗ trợ giám sát từ đội ngũ kỹ thuật từ chúng tôi, đảm bảo việc hợp tác xây dựng từ hai phía, giúp quý khách an tâm trong việc xây lắp trạm cân ô tô mà quý khách không cần lo lắng và phải tìm hiểu chi tiết về quy trình của nó, mọi việc sẽ hoạn thiện một cách đơn giản nhất từ khi liên hệ với chúng tôi.

Quý khách hàng sẽ được sở hững những loại thiết bị nhập khẩu chính hãng, những loại cảm biến lực là phù hợp nhất cho mô hình sử dụng, các loại thiết bị đều được nhập khẩu chính hãng với đầy đủ CO, CQ nguồn gỗ xuất xứ rõ ràng. Bàn cân đảm bảo đúng đủ tiêu chuẩn theo tiêu chuẩn thiết kế từ Châu Âu, đảm bảo không cắt giảm chi tiết, không sử dụng thép chịu lực kém, thép không rõ nguồn gốc.

Đội ngũ kỹ thuật, nhân viên CSKH thường trực 24/24.Sẵn sàng hỗ trợ, bảo hành sửa chữa khi thiết bị gặp vấn đề. Tư vấn, hướng dẫn sử dụng chi tiết toàn bộ hệ thống trạm trong suốt quá trình hoạt động của trạm cân.

Chế độ bảo hành uy tín, chất lượng. Đồng hành trọn đời cùng doanh nghiệp của bạn!

Thông số kỹ thuật cấu hình chi tiết cân ô tô điện tử 60 tấn

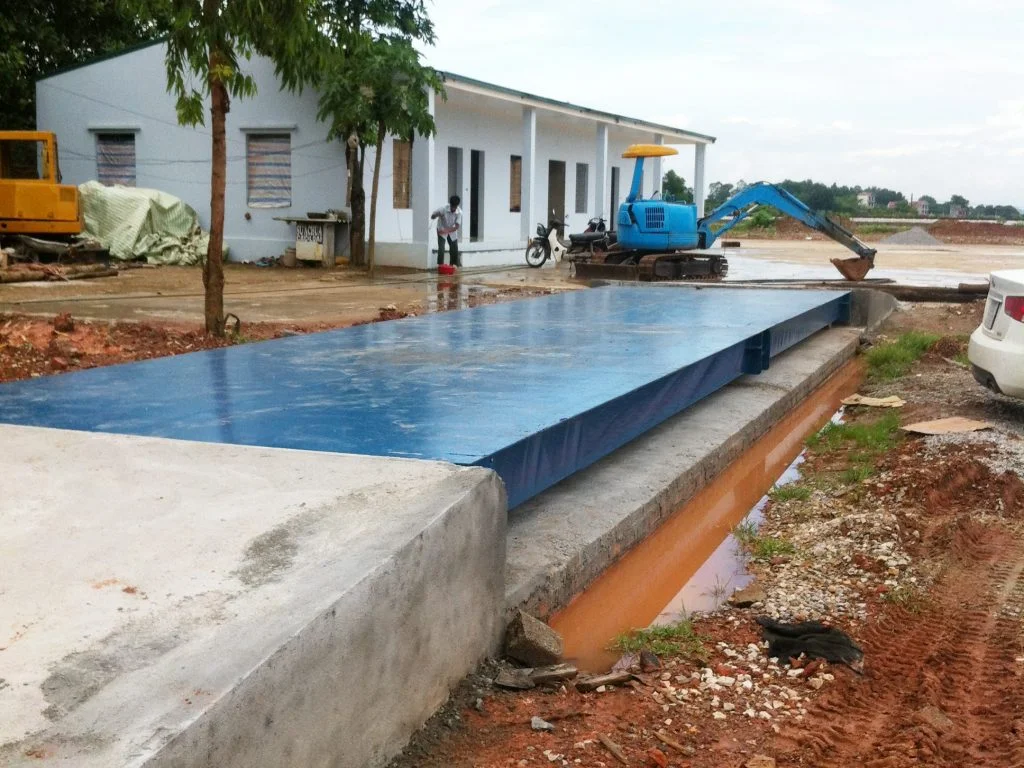

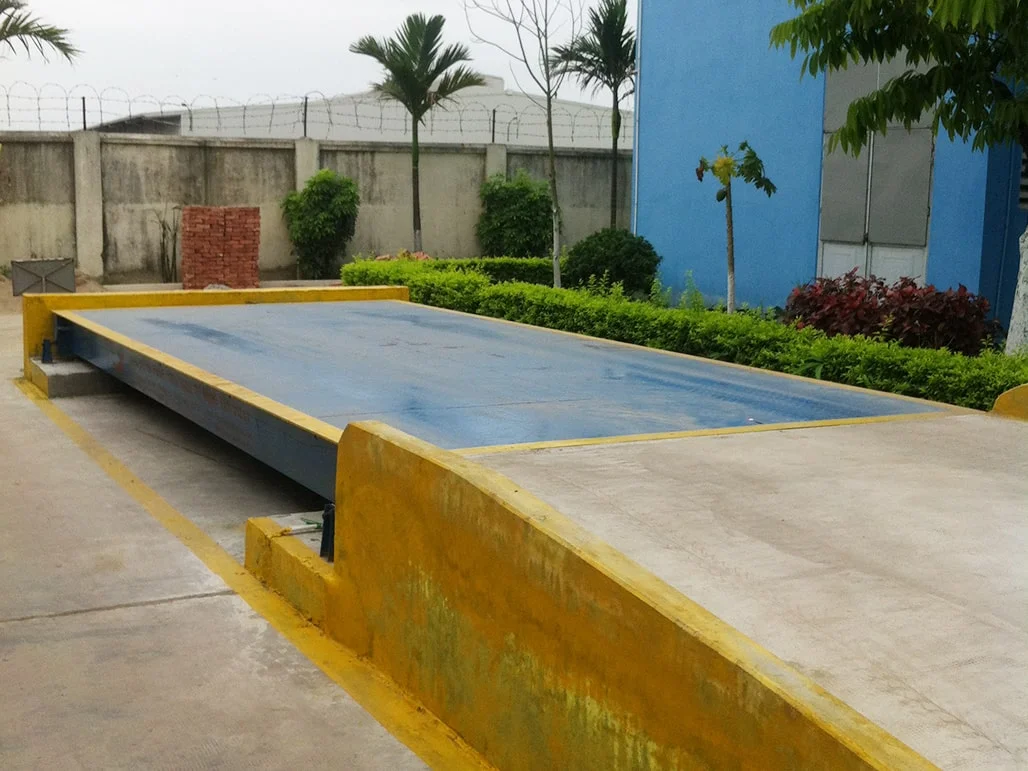

Cấu tạo bàn cân ô tô điện tử

– Cấu tạo chính, vật liệu chế tạo bàn cân (cầu cân): Thép tổ hợp hoặc bê tông cốt thép.
– Mới 100%
– Sản xuất tại: Công ty Leveler
– Mức cân tối đa: 60 tấn.
– Kích thước bàn cân phổ biến: 6x3m, 9x3m, 12x3m, 16x3m, 18x3m, 21x3m.
– Kết cấu dầm chính: Cầu cân được cấu tạo từ thép tổ hợp U dập hoặc I, U, H đúc. Cầu cân cấu tạo từ bê tông cốt thép sử dụng thép phi xoắn trong xây dựng làm cốt.
– Bề mặt cân: Bàn cân thép tổ hợp sử dụng thép tấm 8mm, 10mm, 12mm, 14mmm. Bàn cân bê tông bề mặt được hoàn thiện bởi bê tông mác cao.
– Các bộ phận bị đầu, sương dầm phụ đều được sử dụng thép tấm 12mm, 14mm, 16mm.
– Bàn cân thép tổ hợp được sơn chống oxi hoá và sơn phủ bằng sơn màu đảm bảo tính thẩm mỹ cho cân.
– Số lượng module: 01, 02, 03 thép kết cấu tổ hợp, thép cốt đổ bê tông.
– Mỗi module có 06 dầm dọc + 01 dầm ngang U350, I350,… . dầm cân sử dụng công nghệ uốn thép chuyên dụng mới nhất và tiên tiến nhất hiện nay và các gân tăng cường liên kết giữa các dầm chính.

Bàn cân hay cầu cân ô tô/xe tải điện tử là phần chịu lực chính và thể hiện rõ ràng nhất của một trạm cân ô tô 60 tấn. Cầu cân được sản xuất với nhiều thành phần cấu tạo khác nhau, bàn cân ô tô điện tử được chia ra thành nhiều loại, nhiều mức kích thước dài ngắn, rộng hẹp khác nhau với độ dày mỏng khác nhau. Điều đó để tạo ra một hệ sản phẩm cân ô tô điện tử phù hợp với nhu cầu sửa dụng, môi trường làm việc của từng đơn vị vơi mục đích làm việc khác nhau.

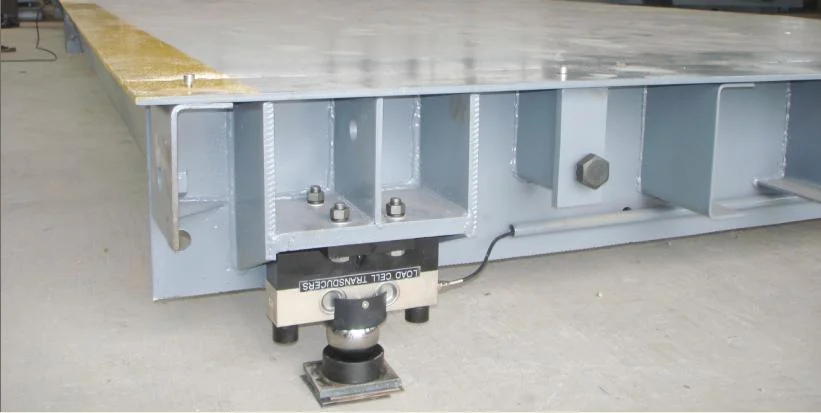

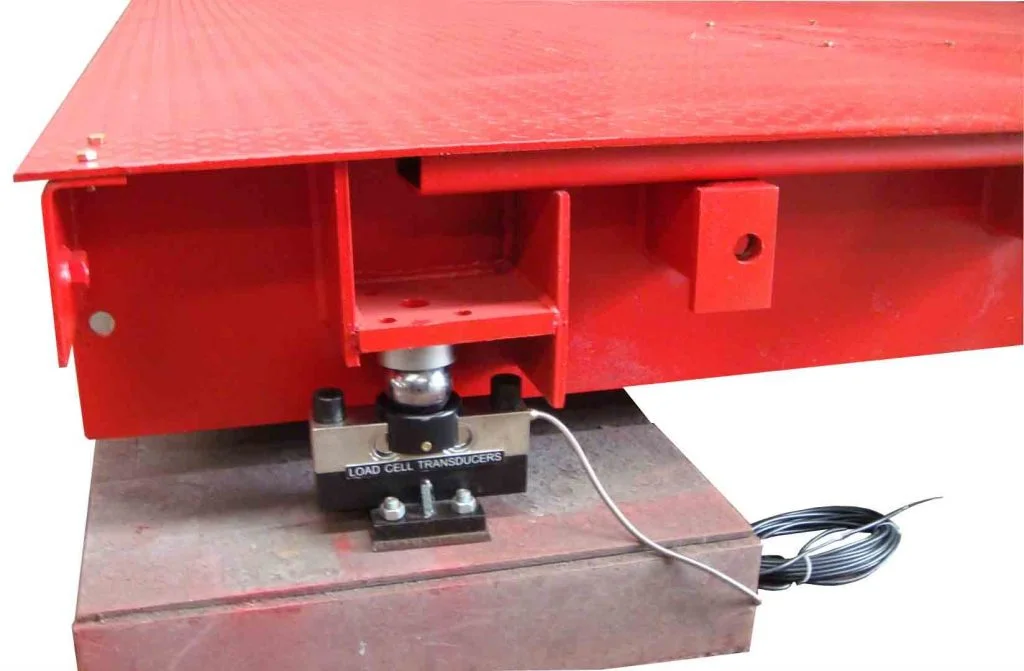

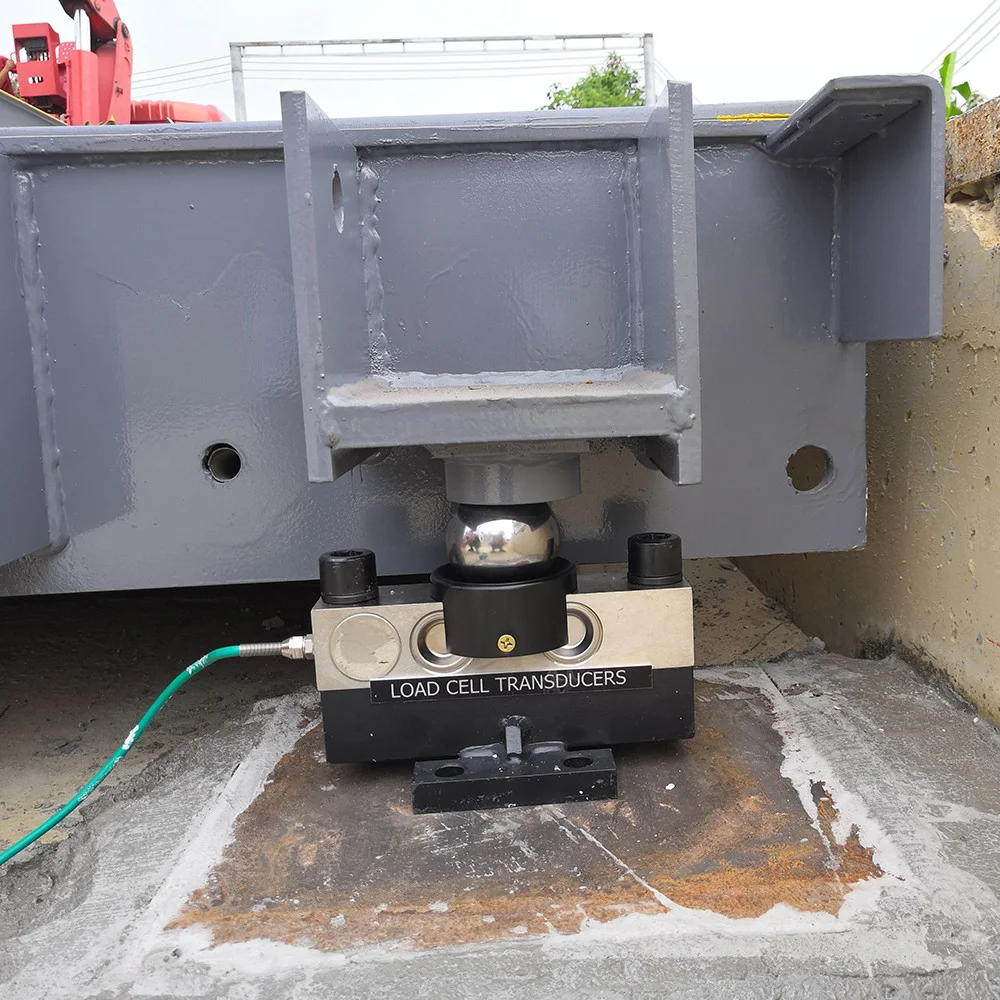

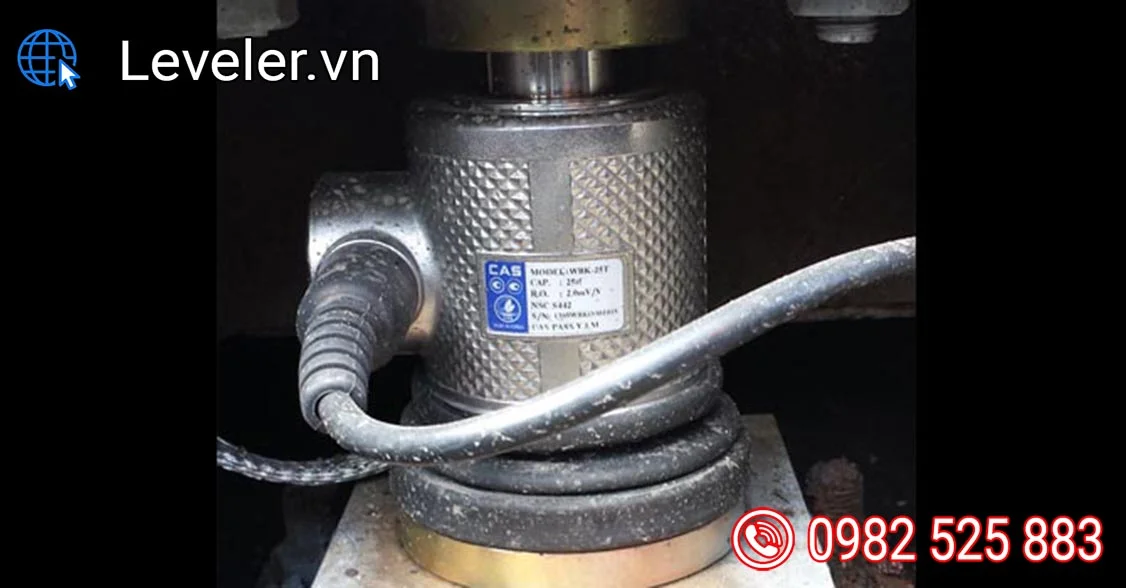

Loadcell – thiết bị cảm biến lực của cân ô tô điện tử

– Tên gọi chung theo tên quốc tế; Load cell. Tên gọi theo kỹ thuật chung tại Việt Nam là Cảm biến lực
– Tín hiệu truyền thông cảm biến: Tín hiệu số (Digital) hoặc tín hiệu tương tự (Analog)
– Kiểu dáng loadcell: Cầu bi hoặc dạng trụ.
– Mới 100%
– Model: QS-D, QS-A, ZSGB, 7082, MB14G, WBK.. tư vấn lựa chọn phù hợp.
– Hãng sản xuất: KELI- Amcell -ZEMIC- Mettler Toledo- CAS- HBM…
– Xuất sứ: Trung Quốc – USA – EU – Hàn Quốc
– Tải trọng: 30- 40- 50T/cái
– Tiêu chuẩn: OIML
– Cấp chính xác : C3
– Tiêu chuẩn cấp bảo vệ: IP65 đảm bảo sử dụng trong các môi trường điều kiện công nghiệp khắc nghiệt.
– Chất liệu cấu tạo: thép, hợp kim

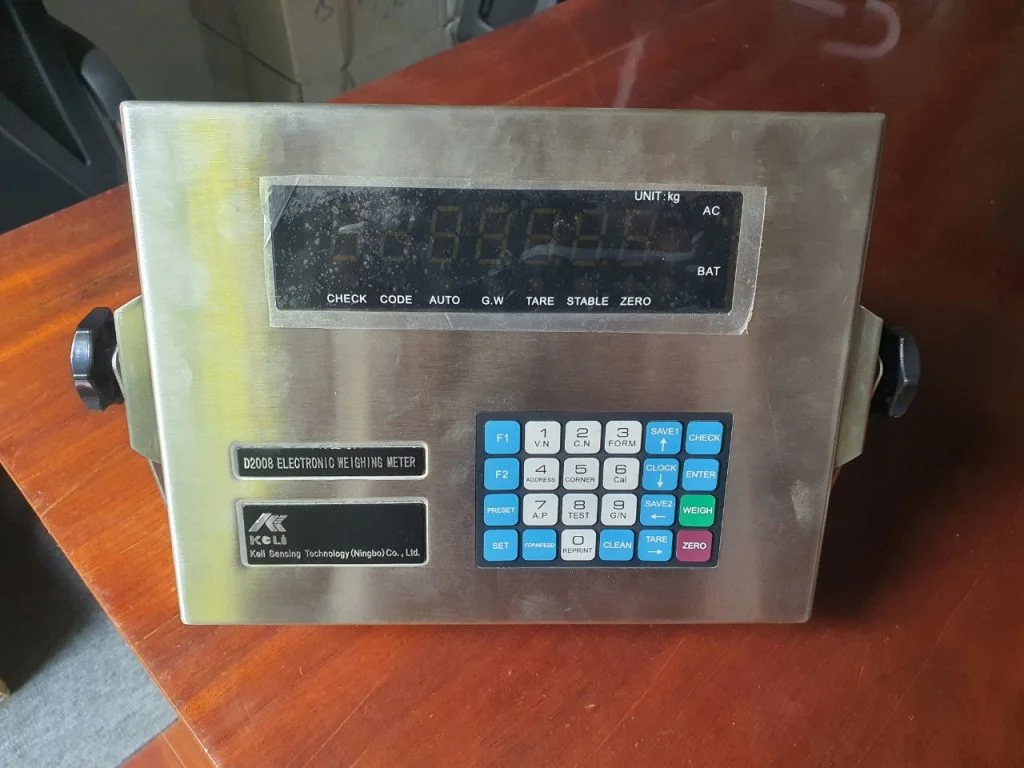

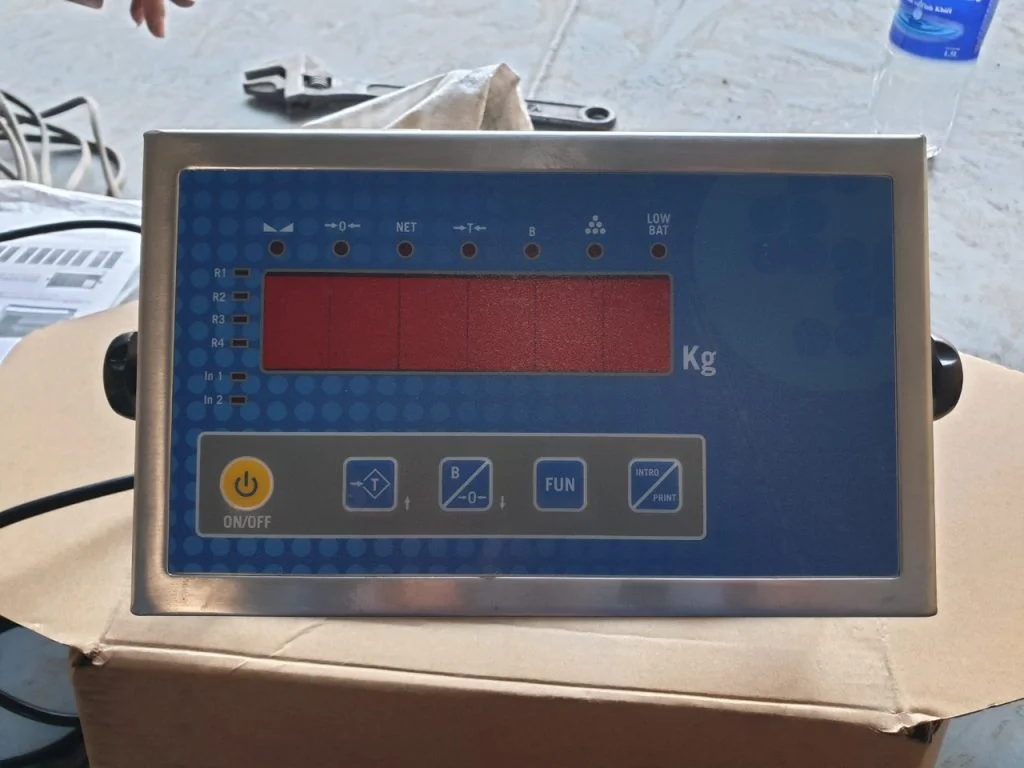

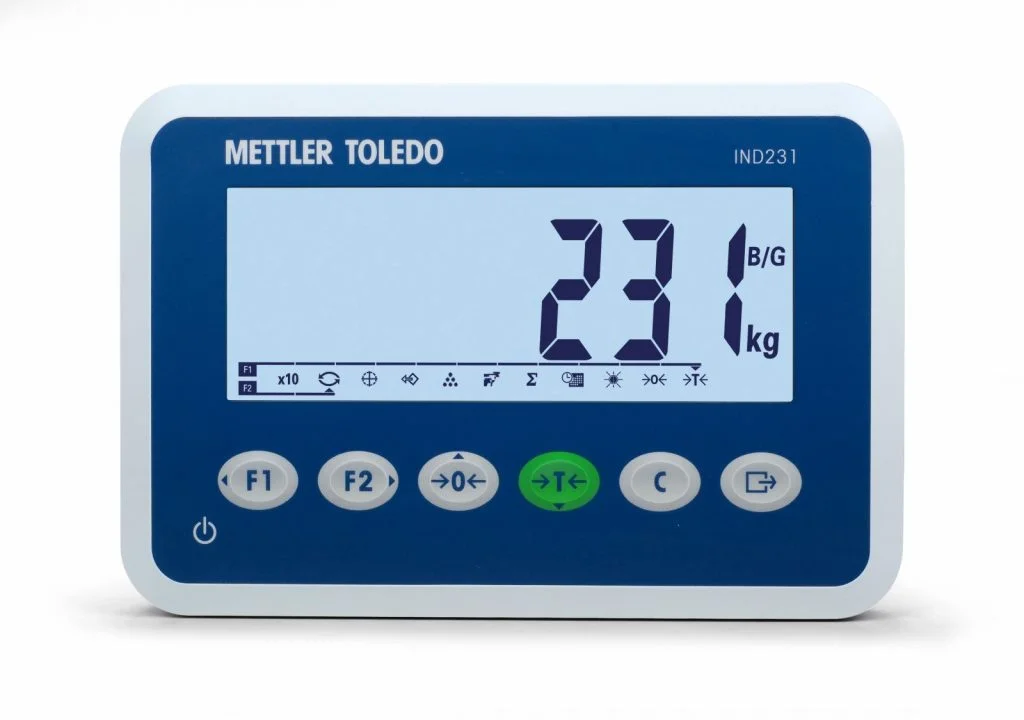

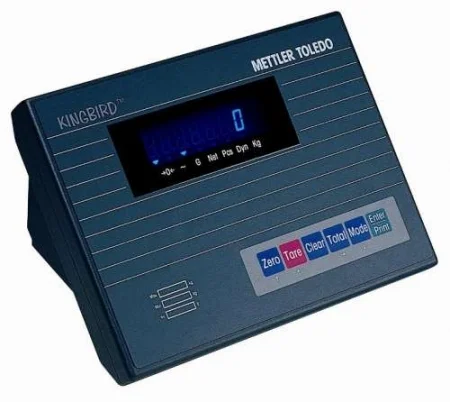

Đầu cân ô tô điện tử – Indicator bộ điều khiển trung tâm

– Tên gọi chung cho dòng thiết bị này là; Đầu Cân – Indicator
– Modell thường được sử dụng phổ biến: D2008FA, XK3118K8A, IND…… Chúng có cùng hãng, cùng dải tín hiệu truyền với cám biến lực đều có thể được sử dụng.
– Các hãng sản xuất cung cấp và phân phối phổ biến: KELI – Mettler Toledo- CAS- HBM …
– Nguồn gốc xuất sứ: Trung Quốc – USA – EU – Hàn Quốc
– Đa chức năng: kết nối máy tính, máy in, màn hình phụ,…
– Bước nhảy cân tiêu chuẩn: >= 10kg
– Đầu cân được lắp đặt theo bộ tín hiệu truyền thông.
– Nguồn cấp điện 220V. Có sử dụng Pin lưu điện hoặc không.
– Thiết kế chức năng: đa chức năng, điều khiển dễ dàng.
– Đi kèm bộ tài liệu hướng dẫn sử dụng.
– Kiểm định chất lượng bởi cục đo lường.

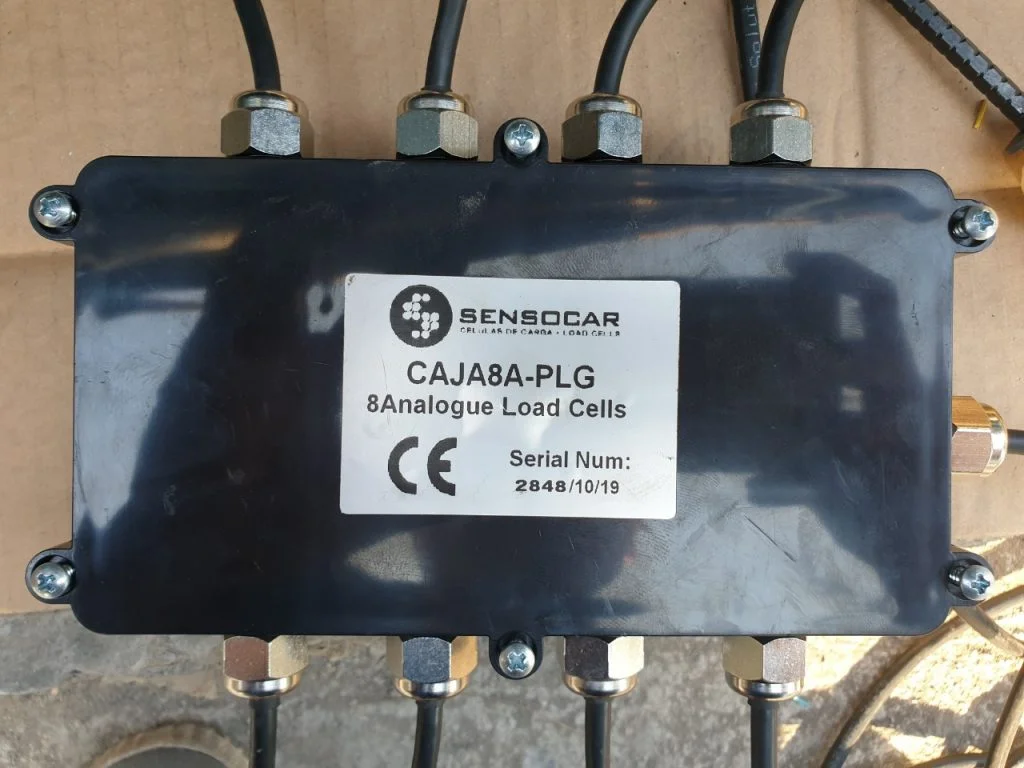

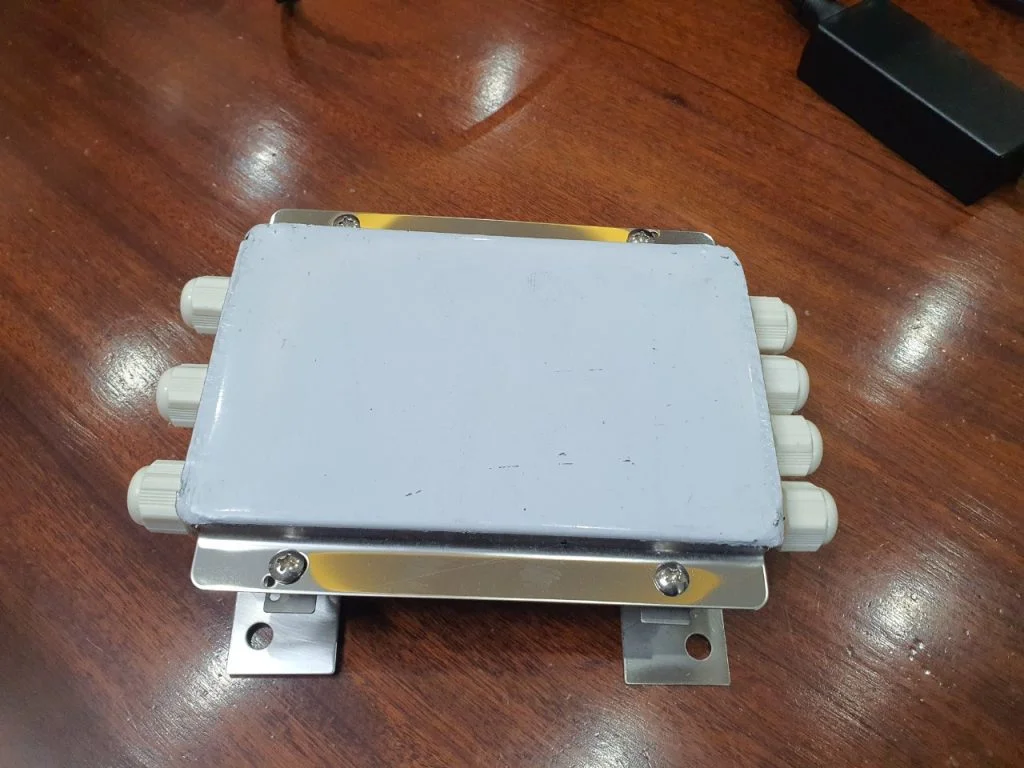

Bộ cộng tín hiệu – Hộp nối loadcell – Junction box loadcell

– Là hộp kết nối tín hiệu cảm biến thành tổng tín hiệu trước khi truyền về đầu cân, hộp nối tín hiệu loadcell phổ biến có hai dòng xử lý tin hiệu analog và digital
– Những model phổ biến thường được sử dụng nhiều hiện nay thường đi kèm đồng bộ với loadcell của các hãng.
– Thiết bị cung cấp cho khách hàng là mới 100%
– Hãng sản xuất cung cấp phổ biến: KELI – Mettler Toledo- CAS- HBM …
–  Xuất sứ: Trung Quốc – USA – EU – Hàn Quốc
– Chức năng: phối hợp điện áp từ các cảm biến trọng lượng, đưa về đầu cân.
– Số lượng đầu vào tín hiệu phụ thuộc vào số lượng cảm biến lực cho trạm.
– Thiết kế vỏ hợp kim, inox, hoặc thép phù hợp cho các môi trường công nghiệp.

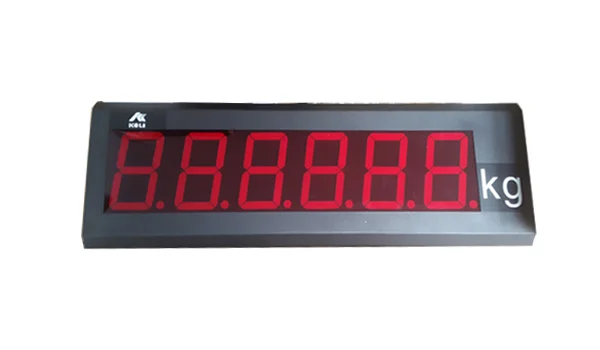

Màn hình phụ – Màn Led hiển thị ngoài trời

– Model: DPM-5
– Mới 100%
– Bảng LED 6 số
– Chuẩn giao tiếp RS232C .
– Kích thước: 600mm x 200mm x 150mm
– Chữ số cao: 100mm
– Hãng sản xuất: KELI- Mettler Toledo
– Xuất xứ: Trung Quốc – USA

Hệ thống phần mềm quản lý trạm cân ô tô điện tử

– Giao diện đơn giản, sử dụng phông chữ tiếng Việt cho phép người vận hành trạm cân dễ dàng.
– Phần mềm đa dạng sản phẩm, mẫu báo cáo, mẫu phiếu cân theo yêu cầu của khách
– Lập trình phù hợp cho mọi đối tượng khách hàng, ngành nghề của quý khách.
– Chức năng in phiếu cân cho từng mã cân, phần mềm cho phép ghi lại biển số xe, tên khách hàng, trọng lượng, thời gian.
– Thống kê chi tiết hàng hóa theo từng mã hàng:
– Phần mềm của chúng tôi có thể đáp ứng mọi nhu cầu của khách hàng.
– Chức năng tìm kiếm cho phép tìm nhanh biển số và các số liệu liên quan của những xe đã từng vào cân

Máy tính, máy in

– Phần hệ thống lưu trữ thông tin dữ liệu cân, thông tin số liệu. Toàn bộ phần danh mục này do khách hàng mua hoặc yêu cầu riêng tới công ty chúng tôi cung cấp.

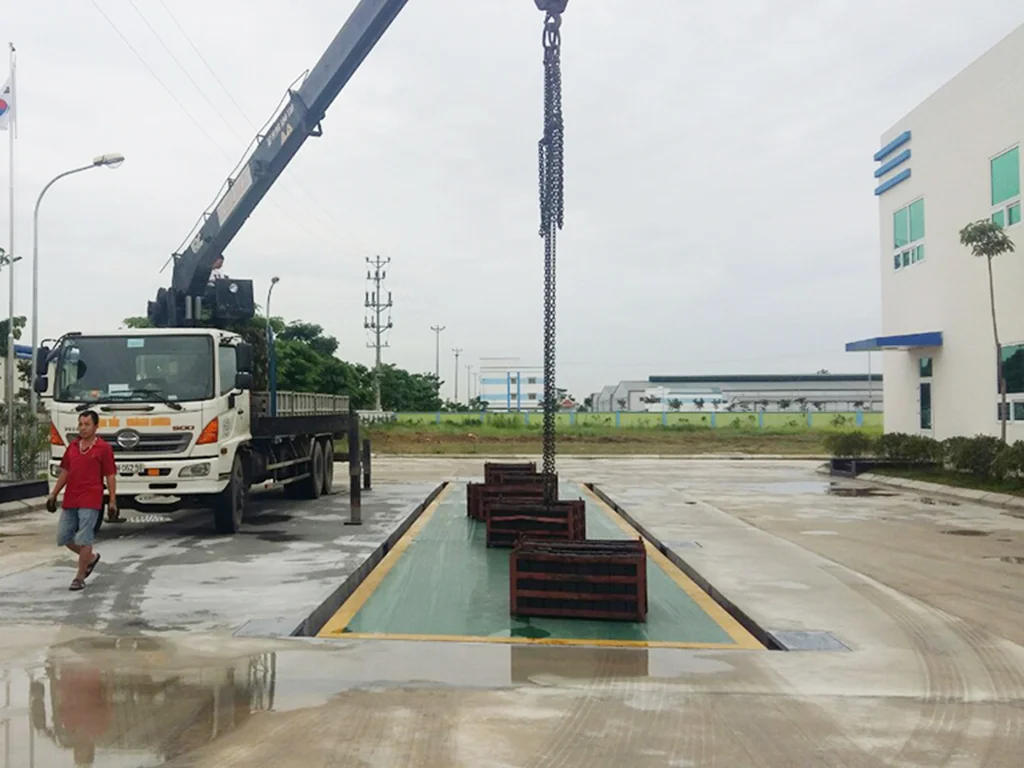

Kiểm định chất lượng

– Kiểm định bằng phương pháp quả chuẩn tĩnh
– Theo tiêu chuẩn đo lường chất lượng Việt Nam

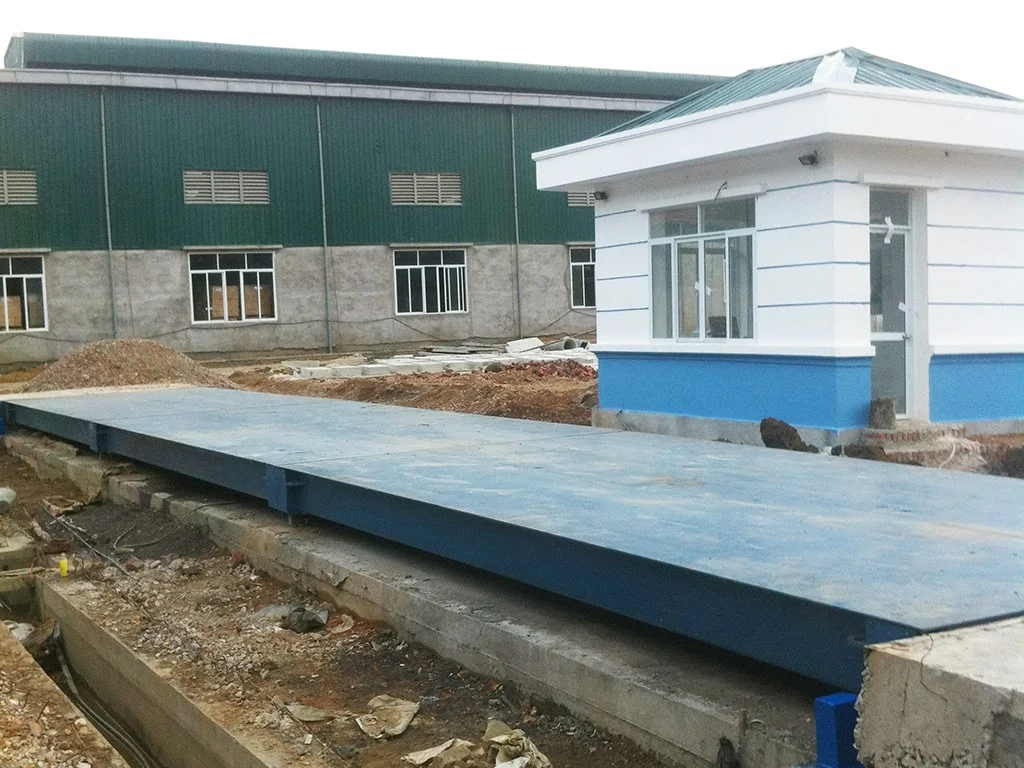

Móng cân, Nhà điều hành

– Hạng mục này khách hàng tự thi công để giảm chi phí và thuận tiện.
– Leveler chúng tôi cung cấp bản vẽ thiết kế và hướng dẫn khách hàng thi công.

Các thiết bị phụ kiện, hạng mục khác

– Bộ lưu điện, chống sét lan truyền, chuông báo. Toàn bộ phần này quý khách yêu cầu bổ xung riêng.

Quy trình sản xuất lắp đặt trạm cân ô tô 60 tấn

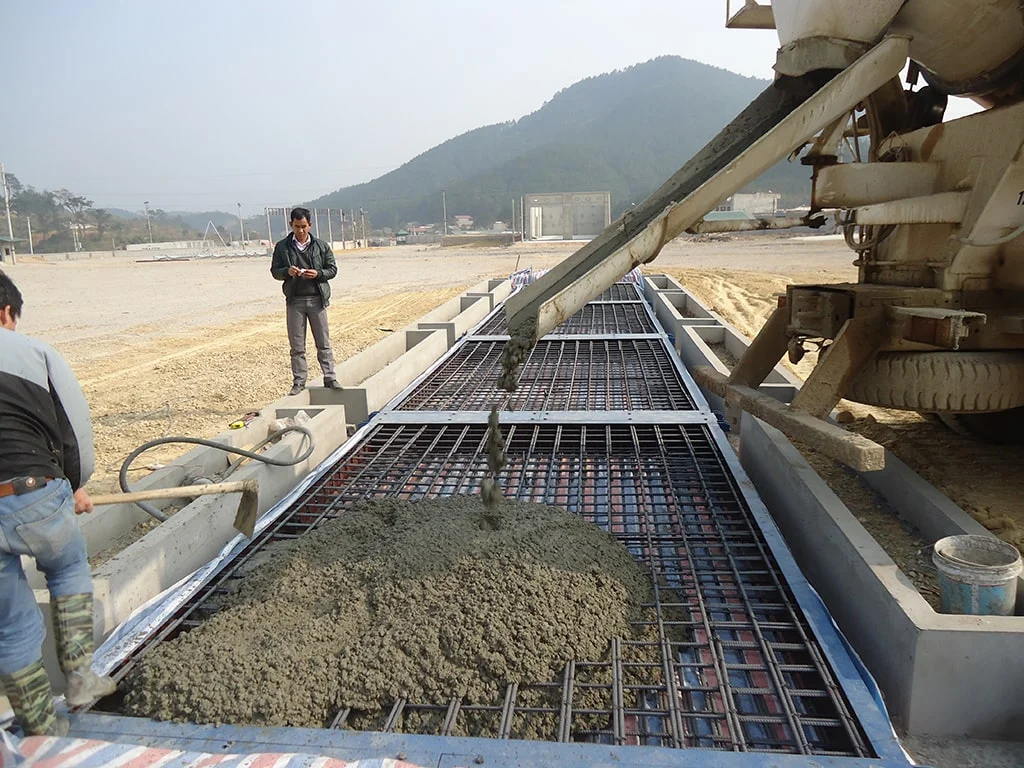

Bước 1: Xây dựng móng cân

Chuẩn bị nguyên liệu theo bản vẽ thiết kế đã được lên kế hoạch, thực hiện triển khai xây dựng móng cân theo quy trình xây dựng 8 bước cơ bản
+ Đào hố móng cân
+ Làm uốn cốt thép móng cân
+ Đổ bê tông đợt 1
+ Hàn các thanh bản mã
+ Đổ bê tông đợt 2
+ San lấp các vị trí xung quanh, đầu dốc và hố giữa móng cân
+ Láng vữa hỗ móng và đổ bê tông đốc dốc.

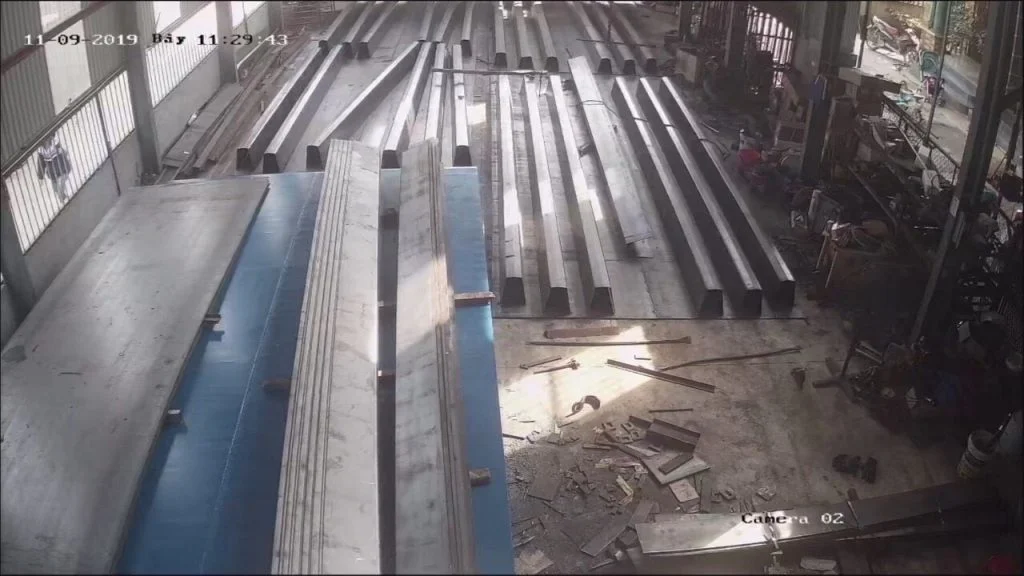

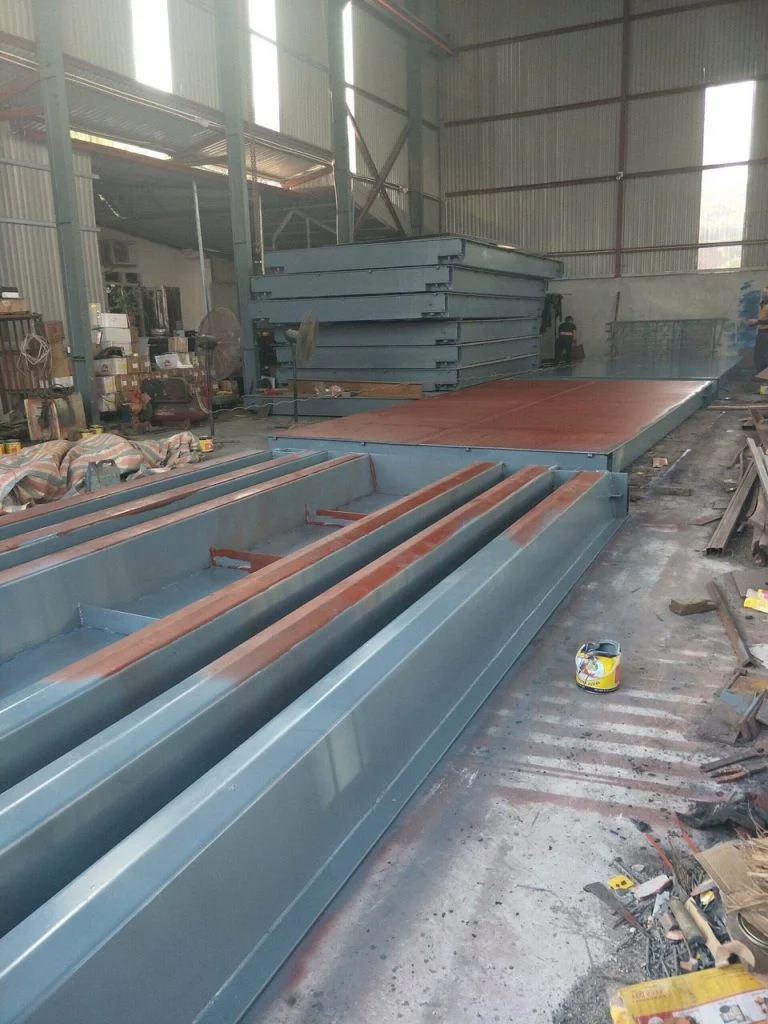

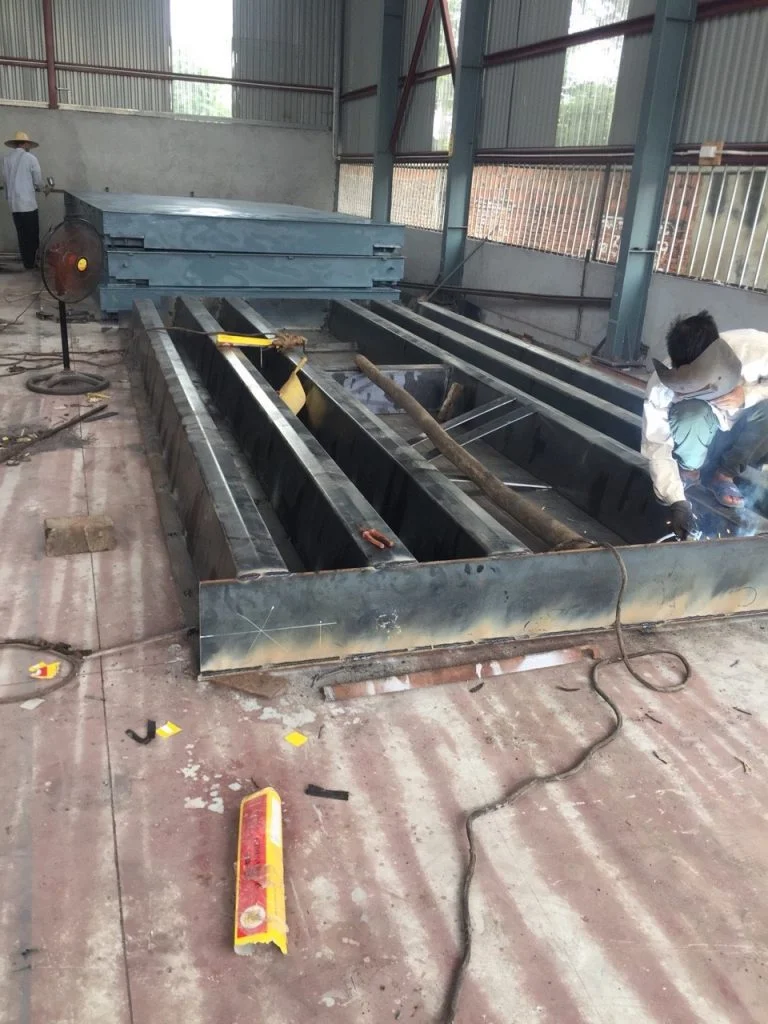

Bước 2: Sản xuất bàn cân

Bàn cân được chia ra là hai loại bàn cân thép và bàn cân bê tông, vì vậy quy trình sản xuất bàn cân cũng là khác nhau. Nhưng tất cả việc sản xuất bàn cân cũng theo một quy trình kế hoạch cụ thể với các bước triển khai được giám sát kỹ lưỡng

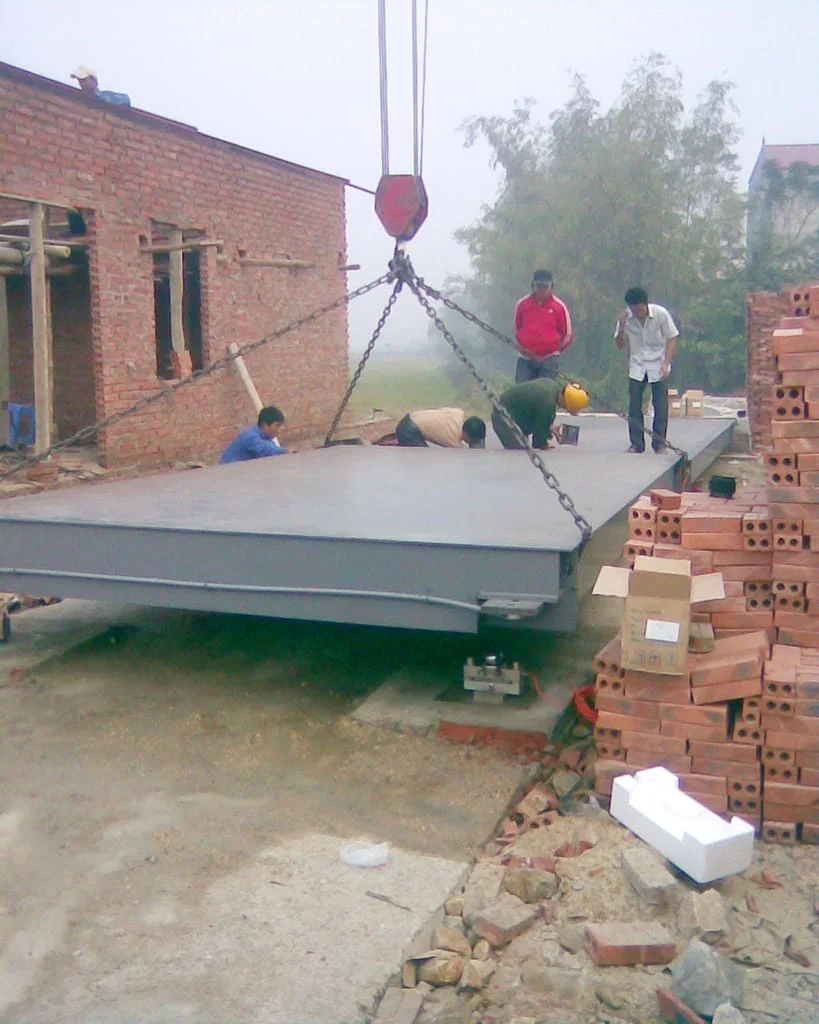

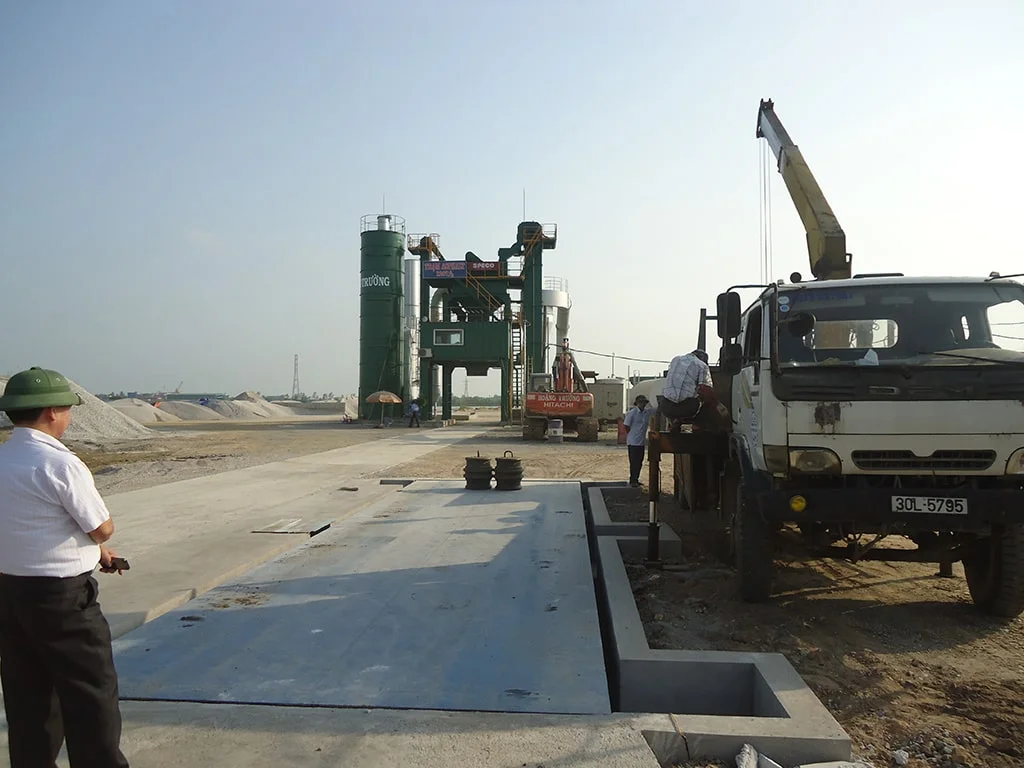

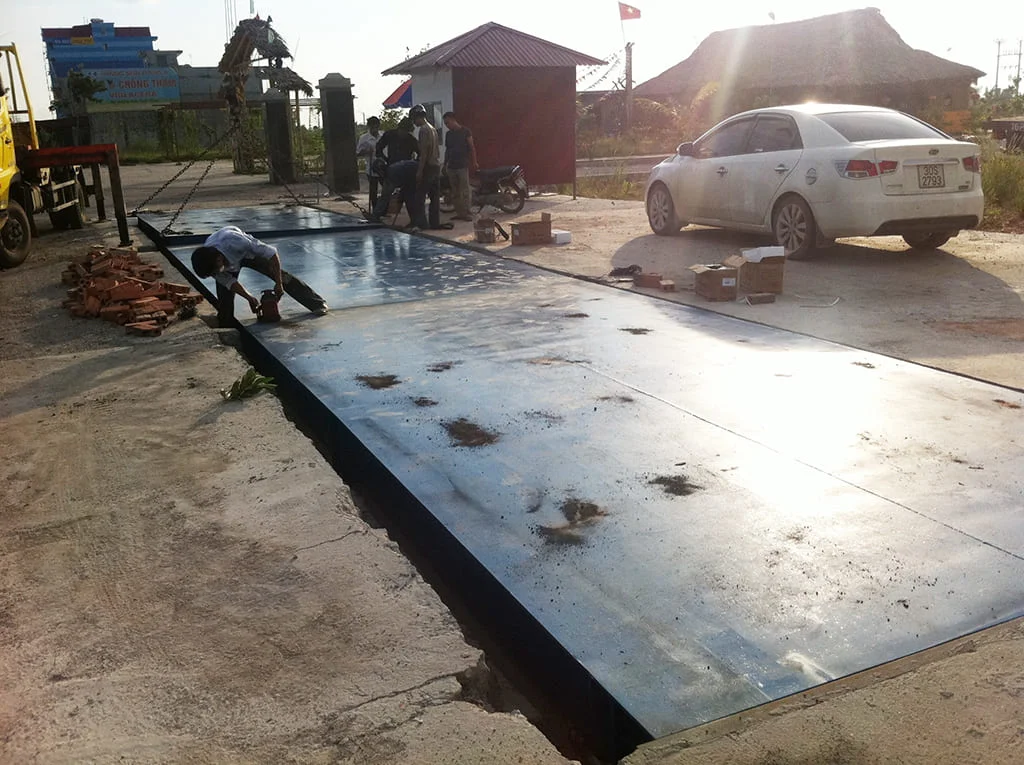

Bước 3: Lắp đặt

Sau khi hoàn thiện toàn bộ hai bước xây dựng móng và sản xuất bàn cân, thì việc còn lại là lắp đặt, việc lắp đặt diễn ra nhanh chóng với những thiết bị, bàn cân cũng như các công đoạn khác đã được chuẩn bị kỹ lưỡng từ trước.

Bước 4: Kiểm định và bàn giao

Công đoạn cuối cùng và đưa cân vào hoàn thiện sử dụng đó là hoàn thiện kiểm định chất lượng cũng như thủ tục bàn giao sau bán đưa cân vào sử dụng.

Hướng dẫn sử dụng trạm cân ô tô điện tử 60 tấn

1. Bật đầu cân lên đợi đầu cân khởi động lên xong cân hiện số “ 0” thì bắt đầu quá trình cân hàng.
2. Trước khi cân hàng nếu đầu cân không hiện số “ 0” thì ấn phím ZEZO trên đầu cân để cho đầu cân hiển thị về  “0” trước khi cân hàng.
3. Khi cân hàng đợi số cân hiển thị trên đầu cân ổn định không dao động (đèn báo trạng thái ổn định của cân sáng) mới được chốt số cân.
4. Khi cân hàng không được cho xe lên cân với tốc độ cao, tốc độ xe lên cân cho phép ≤ 5km/h.
5. Không thực hiện cân hàng khi trời mưa gió sấm sét.
6. Khi không cân không được để xe hoặc hàng hóa khối lượng lớn trên mặt bàn cân.
7. Không được hàn xì hoặc lấy mát trên mặt bàn cân.
8. Kết thúc mỗi ca làm việc nên cách ly cân với nguồn điện phòng ngừa chập điện hoặc sấm sét.

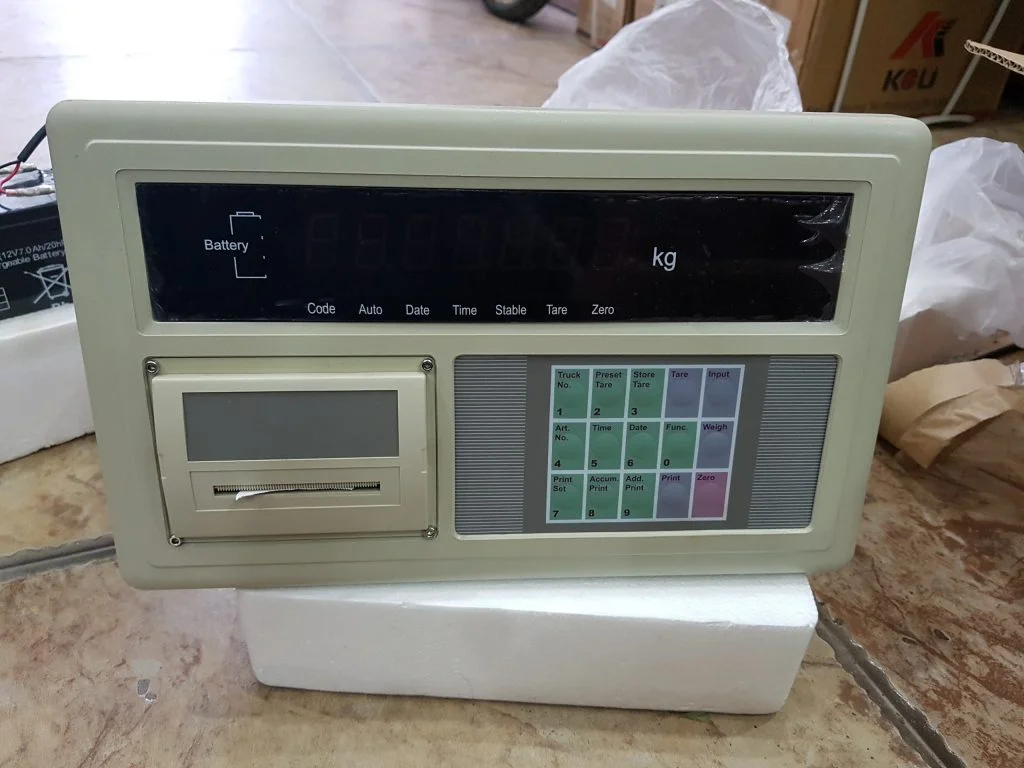

Hướng dẫn hiệu chỉnh và cài đặt (calip) trạm cân ô tô điện tử 100 tấn dùng đầu cân điện tử XK3118K8

Bước 1: Nhấn phím call trên đầu cân điện tử( nếu đầu cân không có gì thay đổi thì kiểm tra phím gạt calip phía sau đầu cân)

Bước 2: Sau khi ấn phím call đầu cân hiển thị [ d  10 ] đây chính là bước nhảy của cân mặc định đầu cân để bước nhảy là 10kg.  Các bước nhảy ta có thể lựa chọn là 1/2/5/10/20/50 và 100. Nhấn số trên đầu cân để lựa chọn bước nhảy mong muốn. ( chú ý thường các cân từ 80 tấn trở xuống chọn bước nhảy là 10, từ 100 tấn trở nên chọn bước nhảy là 20) . Sau khi chọn được bước nhảy ta ấn phím E( enter) để tới bước tiếp theo.

Bước 3: Sau khi kết thúc bước 2 đầu cân hiển thị [ dC   0] đây chính là bước chọn số phần thập phân của khối lượng cân hiển thị.Ở bước này ta có thể chọn 0,1,2,3 hoặc 4. Nếu chọn 0 tức 0 phần thập phân kết hợp với bước 2 chọn d= 10 thì ta sẽ có bước nhảy là 10kg. Nếu chọn 1 và bước 2 chọn d= 10 thì ta sẽ có bước nhảy là 1kg.Tương tự nếu chọn là 2 và bước 2 chọn d=10 thì ta sẽ có bước nhảy là 0.1kg . Mặc định chọn 0 ở bước này. Nhấn E đến bước tiếp theo.

Bước 4: Đầu cân hiển thị [Pn 01224] Các số 01224 liên quan tới quá trình tự động về không nếu bạn có tài liệu chi tiết thì tham khảo để thay đổi còn nếu không thì giữ nguyên theo mặc định. Nhấn E để tới bước tiếp

Bước 5: Đầu cân hiển thị [ F 30000] . Bước này là để chỉnh khối lượng cân lớn nhất.Mặc định là 30000 tức cân tối đa là 30 tấn. Nếu cân 80 tấn thì chọn là 80000 ở bước này.Nhấn E tới bước tiếp

Bước 6: Đầu cân hiển thị [ noLoAd]

Đến đây ta phải kiểm tra xem trên mặt bàn cân còn vật gì không phải đảm bảo trên mặt bàn cân không còn vật gì và đèn báo ổn định trên đầu cân sáng thì khi đó mới được nhấn phím E.

Bước 7: Đầu cân hiển thị [AdloAd1]  [ 20000]

Đây chính là bước đưa tải lên bàn cân để calip, bạn cho xe lên bàn cân , điền khối lượng xe vào đầu cân đợi bàn cân ổn định ( vì khi xe lên bàn cân hay bị rung) khi bàn cân ổn định tức đèn báo ổn định trên đầu cân sáng thì mới được nhấn phím E.

Sau khi nhấn phím E coi như quá trình calip đã hoàn thành. Nếu như không có nhu cầu chỉnh lại thông số cổng com thì ta chỉ cần nhấn phím WEIGH để kết thúc quá trình calip.

Nếu muố chỉnh thông số cổng com thì không được ấn Weigh mà phải tiếp tục ấn E để đến các bước sau.

Bước 8: Đầu cân hiển thị [Adr  01] đây là bước chọn địa chỉ của đầu cân mặc định chọn là 1. Bước này không cần thiết Nhấn E đến bước tiếp

Bước 9: Đầu cân hiển thị [bt   1] đây chính là bước chọn tốc độ cổng com . Mình có thể chọn từ 0 cho tới 4.

Chọn 0 thì tốc độ là 600, chọn 1 tốc độ là 1200, chọn 2 tốc độ là 2400, chọn 3 tốc độ là 4800, chọn 4 tốc độ là 9600.

Mặc định chọn là 1. Nhấn E cho tới khi nào hiển ra khối lượng cân trên bàn cân là ok.

Nếu khách hàng có gì thắc mắc vui lòng liên hệ số hotline: 0982525883

Tổng kết

Trên đây là một số thông tin, hình ảnh sản phẩm Cân ô tô điện tử đang được bán và cung cấp phổ biến trên thị trường, sản phẩm này được sản xuất và cung cấp bởi Leveler.vn, quý vị khách hàng có nhu cầu mua hoặc tìm hiểu thêm về sản phẩm này, xin hãy liên hệ với chúng tôi thế số điện thoại Hotline: 0982.525.883 hoặc gửi email về địa chỉ. Leveler.vn@gmail.com.
