Loadcell trạm trộn bê tông xi măng

Cảm biến lực loadcell trạm trộn bê tông là một tên gọi chung cho tất cả các loại load cell đang được lắp đặt trong một hệ thống trạm trộn bê tông xi măng hiện nay. Chúng bao gồm có những loại loadcell lắp đặt tại phếu cân cốt liệu, load cell lắp đặt tại phễu cân xi, phễu cân nước. Đây là những thiết bị chính góp phần cho việc tự động hóa hệ thống trạm trộn bê tông hiện nay.

Quý vị đang cần tìm mua loadcell lắp đặt cho trạm trộn bê tông xi măng có thể liên hệ ngay 0982.525.883 hoặc truy cập Danh Mục các loại Loadcell chuyên lắp đặt trong trạm trộn để tìm kiếm mã loadcell phù hợp: >> Danh Mục Sản Phẩm Loadcell Trạm Trọn Bê Tông <<

Trong toàn bộ hệ thống trạm bê tông có rất nhiều bộ phận khác nhau cần được gắn cảm biến lực, cụ thể mỗi bộ phận này lại có loại cảm biến riêng biệt, hình dáng, trong tải cũng khác biệt. Những con cảm biến này sẽ có nhiệm vụ xác định khối lượng nguyên liệu và gửi về hệ thống điều khiển, từ đó nó ra quyết định tỉ lệ nguyên liệu cho mỗi mẻ trộn mà ra được bê tông tươi thành phẩm.

loadcell trạm trộn bê tông
Loadcell là loại thiết bị quan trọng hàng đầu trong hệ thống trạm trộn bê tông xi măng, việc vận hành, tính được mác bê tông đều thông qua loadcell, thiết bị đo lường khối lượng và truyền thông tin về hệ thống trung tâm điều khiển.
>> Khám phá các loại loadcell cảm biến lực lắp đặt trong trạm cân ô tô tại bài viết: Cảm biến lực cân ô tô điện tử của tác giả <<

Loadcell phễu cân phối liệu

Phễu cân phối liệu là nơi phễu chứa cát, sỏi, nguyên liệu thô, mỗi phễu chứa là một thành phần nguyên liệu khác nhau, chúng cần được xác định khối lượng theo tỉ lệ công thức bê tông thành phẩm. Việc xác định định khối lượng này nhờ vào những con cảm biến, mỗi phễu chứa sẽ có ít nhất 2 đến 4 thiết bị cảm biến lực. Một hệ thống phễu chứa sẽ cần đến từ 8 đến 16 hoặc nhiều hơn những con cảm biến gắn trên đó.

Cảm biến lực lắp đặt cho phễu cân phối liệu là những loại tải trọng đáp ứng có thể đạt tới vài tấn/cái. Chúng có thể là loại cảm biến dạng thanh hoặc loại treo, tùy theo thiết kế cơ khí. Tất cả các con cảm biến này sẽ được gắn dưới phễu cân cốt liệu để đưa ra được khối lượng chính xác cho việc quyết định đóng mở cửa phễu chứa và cửa phễu cân.

Phễu cân cốt liệu trạm trộn bê tông
Phía dưới mỗi phễu chứa cốt liệu cát đá sỏi sẽ có các phễu cân, nhiệm vụ của các phễu cân này đong đủ tỉ lệ khối lượng nguyên liệu cát sỏi cho mỗi mẻ trộn trước khi đổ nó xuống băng tải và vận chuyển lên cối trộn. Loadcel phễu cân cốt liệu được treo hoặc thanh uốn gắn liền với phễu.

Loadcell cảm biến phễu cân nước & phễu cân xi măng

Ngoài hệ thống phễu cân cát sỏi đá ra thì còn có 2 loại phễu cân nước và phễu cân xe măng nữa, đây là một trong những loại phễu chứa cơ bản mà bất cứ trạm trộn bê tông nào cũng cần tới. Cũng giống như cát sỏi, thì tỉ lệ xi măng và nước cũng cần xác định một tỉ lệ chính xác cho một mẻ trộn, việc xác định tỉ lệ dễ dàng nhất là cách xác định qua việc cân xác định khối lượng.

Tùy thuộc vào công suất của trạm trộn bê tông mà ở đó mỗi phễu chứa sẽ có gắn một cái cảm biến lực có tải trọng tối đa khác nhau, chúng có thể đạt max từ vài trằm kg đến vài tấn/cái. Không giống như phễu cân cốt liệu cát sỏi cần tới ít nhất 2 cái loadcell trở lên, thì ở phễu cân xi cân nước chỉ cần tới 1 load cell chữ s treo.

Quy trình làm việc của nó cũng khá đơn giản, mỗi mẻ cân sẽ cần một khối lượng xi và khối lượng nước trước khi đổ chúng trực tiếp vào cối trộn. Loadcell là nơi trực tiếp xác định khối lượng mỗi mẻ cân, từ đó hệ thống điều khiển sẽ ra quyết định đóng mở van bơn xả nước và bơm xi.

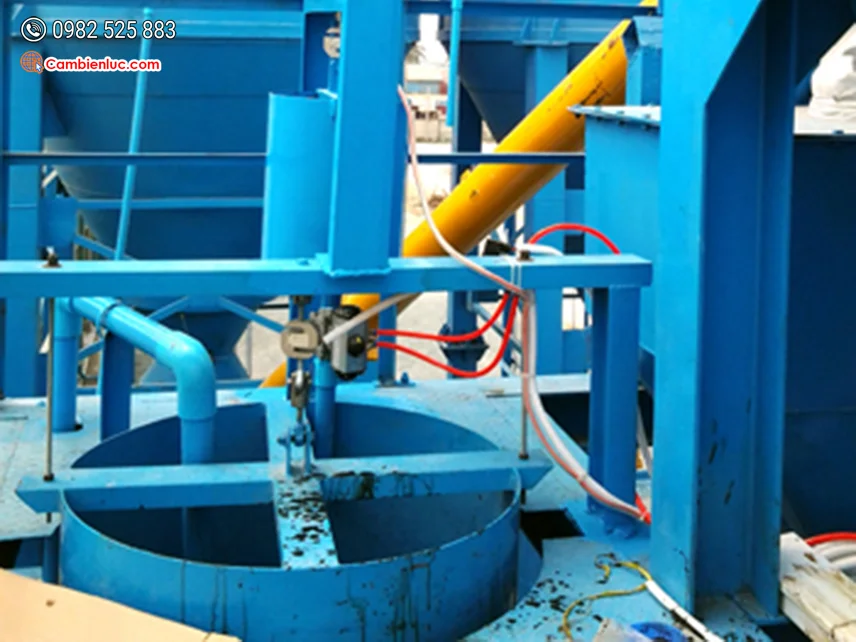

phễu cân nước trạm trộn bê tồng xi măng
Hình ảnh một phễu cân nước trong môt hệ thống trạm trộn bê tông xi măng. Phễu cân được treo lơ lửng trên cảm biến lực loadcell treo nhằm mục đích xác định, định lượng khối lượng nước cho từng mẻ trộn.

Các loại load cell trong trạm trộn bê tông

Loadcell thanh uấn đơn

Là những loại loadcell dài, uốn đơn với nhiều hãng khác nhau. Loadcell thanh ở đây là những loại loadcell có tải trọng max đáp ứng từ 500kg … 5t tùy thược vào khung cơ khí và công suất của trạm, chúng chuyên dùng để lắp đặt cho phễu cân cát sỏi trong hệ trạm trộn bê tông. Dưới đây tác giả xin liệt kê một số mẫu loadcell thanh phổ biến hiện nay mà các nhà cung cấp trạm trộn bê tông thường hay sử dụng. Ngoài ra thì loại loadcell này còn chuyên dùng cho các mô hình cân sàn điện tử, loại cân công nghiệp từ 1 tấn đến 15 tấn hiện nay thường thấy trong các nhà máy sản xuất.

Loadcell thanh 500kg

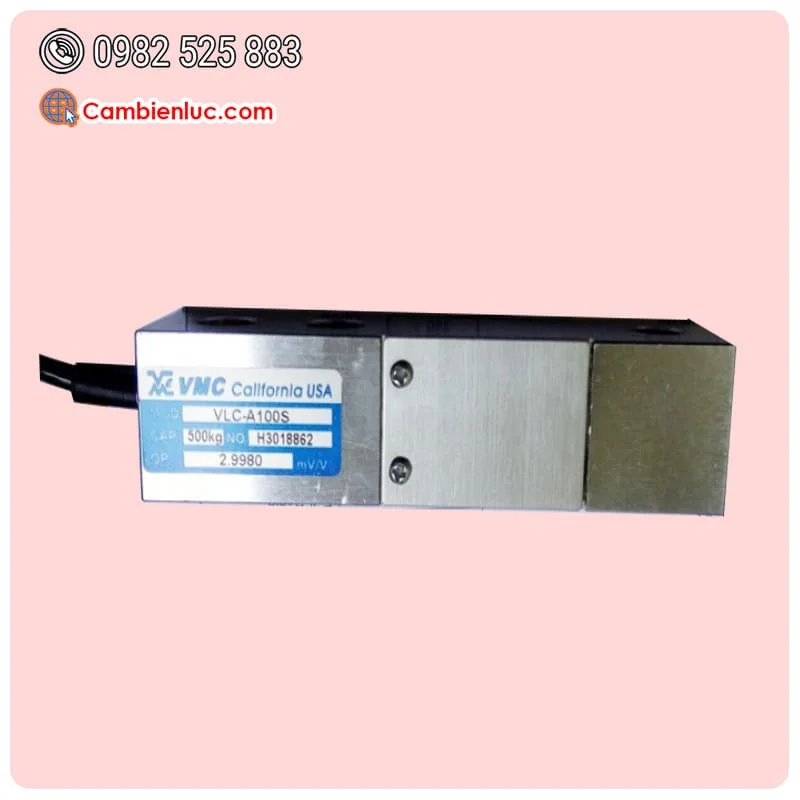

loadcell VLC-100 500kg

Loadcell VLC-100 500kg VMC

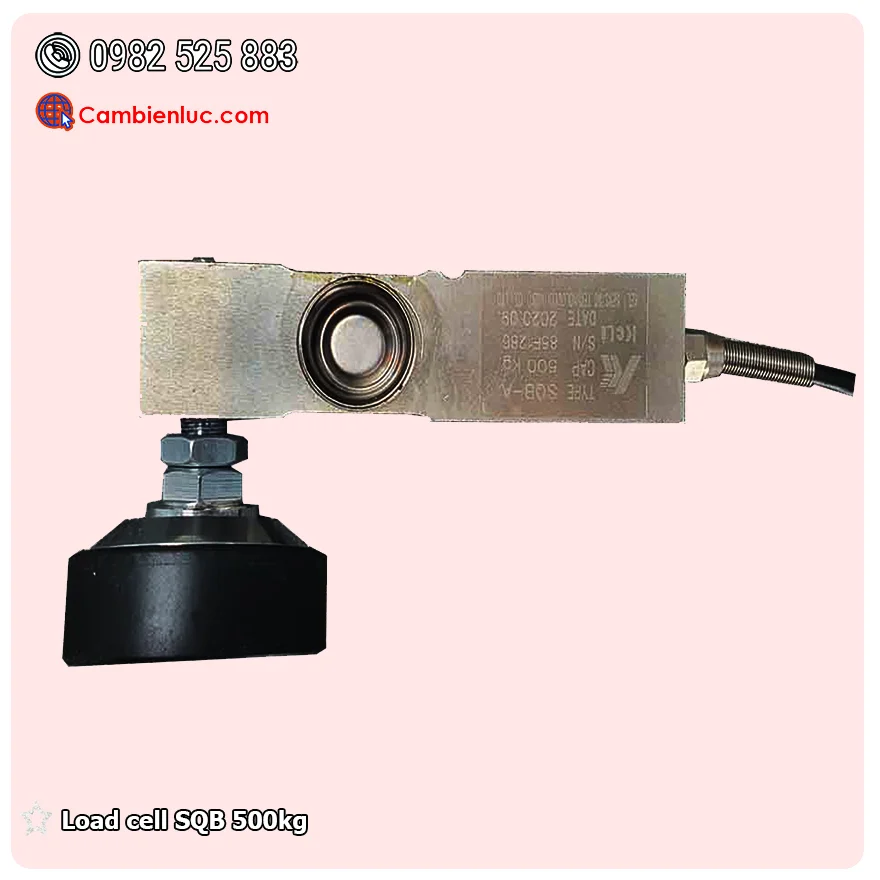

loadcell sqb 500kg keli

Loadcell SQB 500kg Keli

loadcell h8c 500kg zemic

Loadcell H8C Zemic Zemic

Loadcell thanh 1 tấn

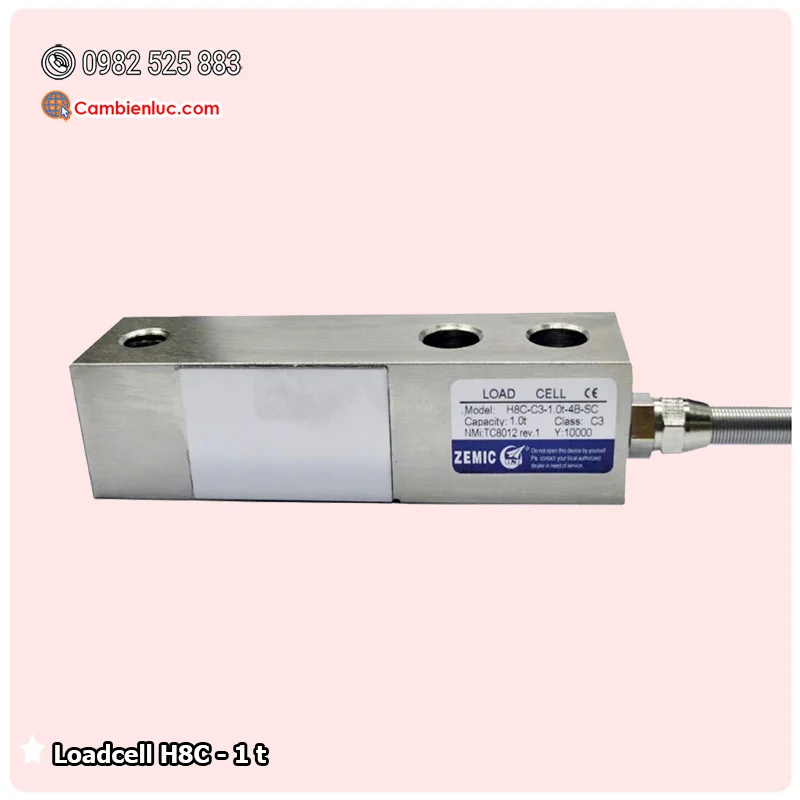

Loadcell H8c zemic

Loadcell H8C 1t Zemic

loadcell sqb 1 tấn keli

Loadcell SQB 1t Keli

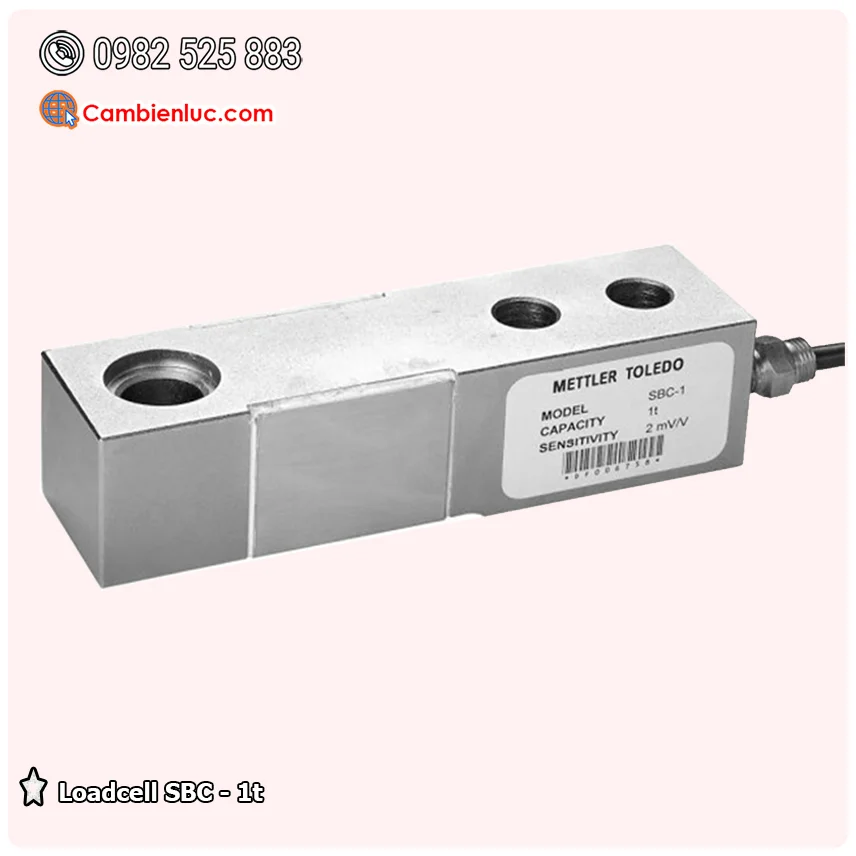

Loadcell SBC 1 tấn mettler toledo

Loadcell SBC 1t Mettler Toledo

Loadcell thanh 2 tấn

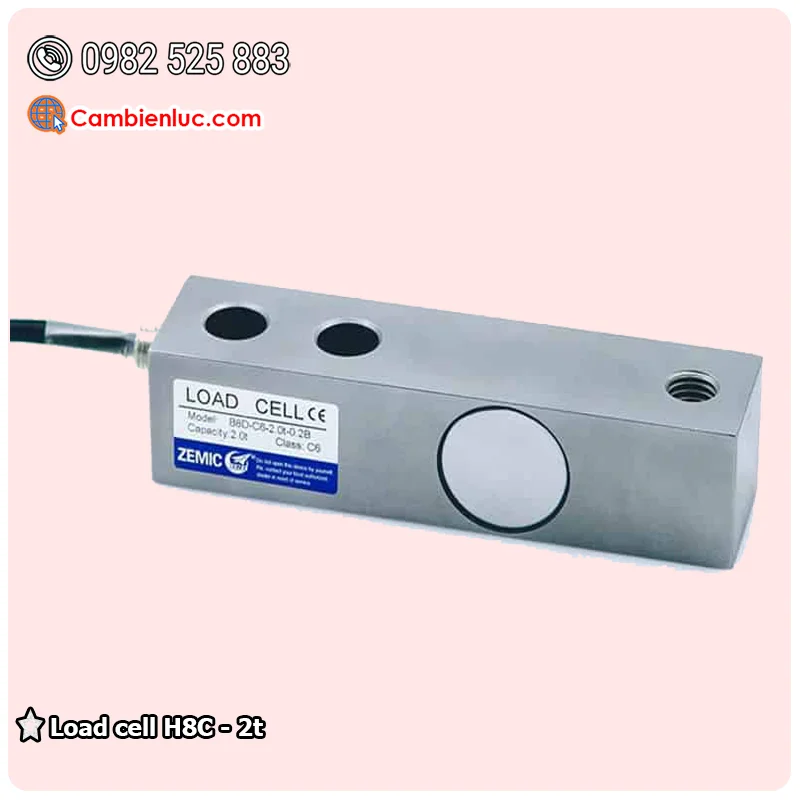

Loadcell H8C 2t

Loadcell H8C 2t Zemic

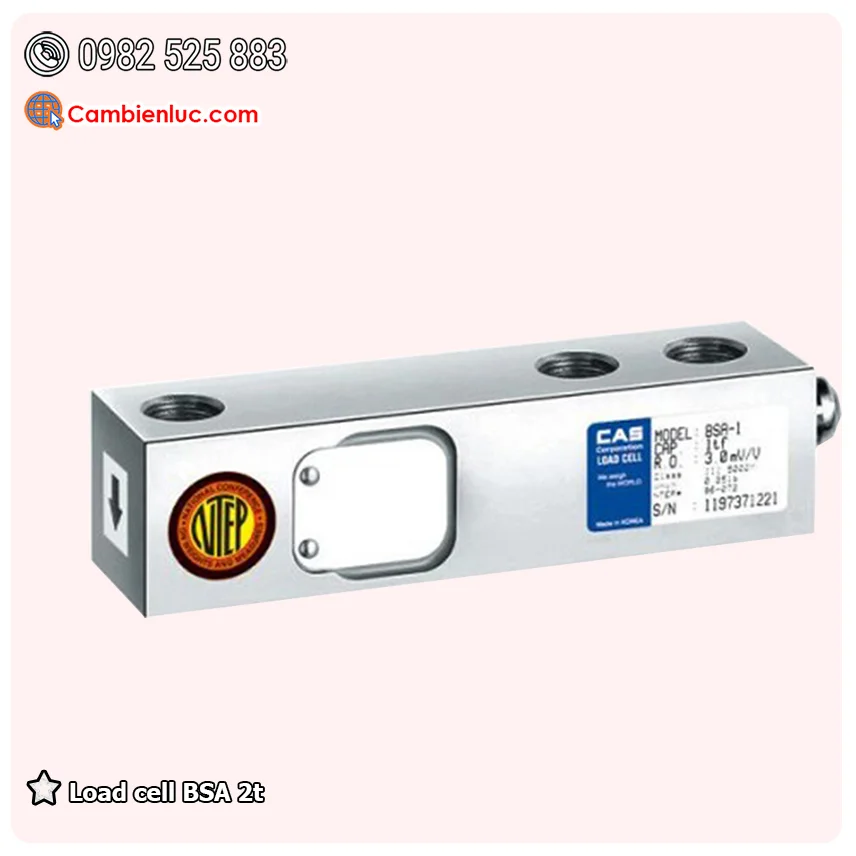

Loadcell BSA Cas

Loadcell BSA 2t CAS

loadcell sqb 2 tấn

Loadcell SQB 2t Keli

Loadcell chữ Z, cảm biến lực dạng treo

Đây là loại cảm biến lực dạng treo, nó có thể được lắp đặt cho phễu cốt liệu hay phễu cân xi cân nước đều phù hợp. Với cân cốt liệu thì không chỉ loại loadcell thanh phù hợp, mà có rất nhiều đơn vị sửa dụng loại cảm biến lực dạng treo này cho mục đích cân cát sỏi.

Chúng phổ biến có các loại loadcell từ 500kg đến 5 tấn phục vụ cho mỗi nhu cầu sử dụng khác nhau. Các loại cảm biến lực này tôi xin liệt kê dưới đây, những mẫu loadcell mà trong các hệ thống trạm trộn bê tông thường hay bắt gặp nhất.

Loadcell treo 500kg

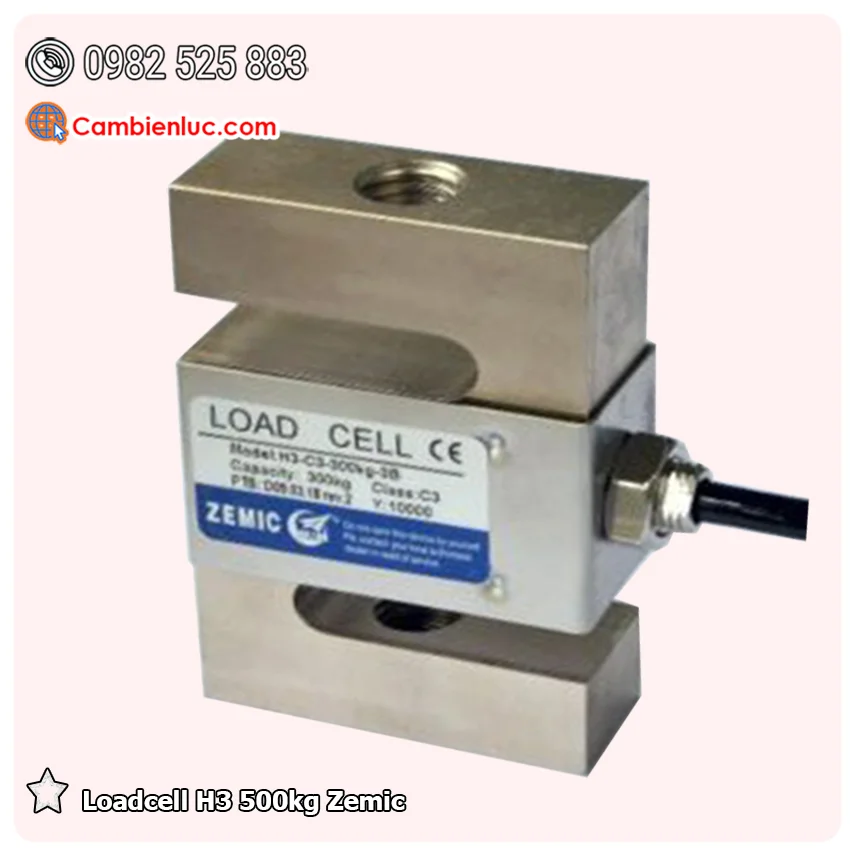

Loadcell H3 500kg Zemic

Loadcell H3 500kg Zemic

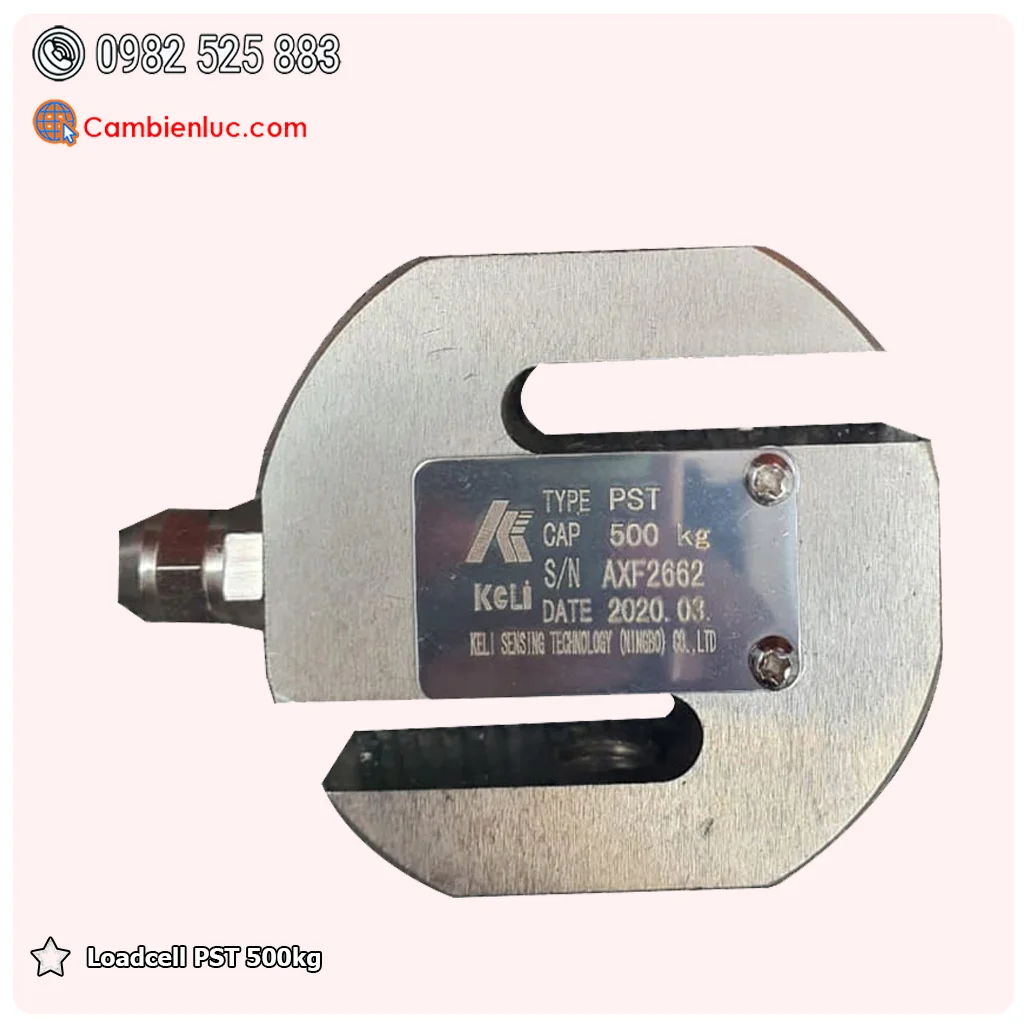

Loadcell PST 500kg

Loadcell PST 500kg Keli

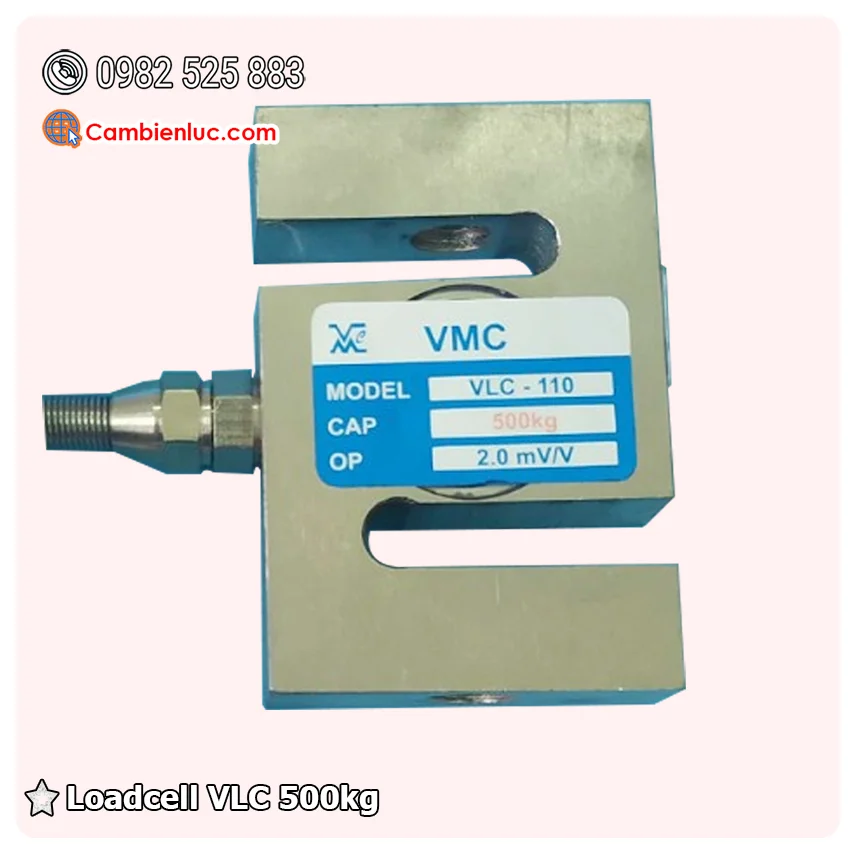

loadcell vlc 500kg

Loadcell VLC 500kg VMC

Loadcell treo 1 tấn

Loadcell treo 2 tấn

Loadcell treo 3 tấn

Loadcell treo 5 tấn

Một số thiết bị khác đi kèm cùng loadcell trong hệ thống định lượng

Bộ cộng tín hiệu loadcell

Với các loadcell đơn lẻ như loadcell cho cân xi hay cân nước sẽ đấu nối trực tiếp về đầu cân, còn với những bộ cảm biến cho các phễu cân cát, cân đá có nhiều hơn một loadcell thì sẽ cần có một bộ cộng tín hiệu cho việc cộng dồn tín hiệu trước khi kết nối về đầu cân.

Đầu cân xử lý tín hiệu

Đây là những loại đầu cân có chắc năng đặc biệt, đó là những loại đầu cân như XK3101N, nó có phần vỏ được làm chủ yếu từ nhôm với khả năng lọc nhiễu từ tốt, thiết kế nhỏ gọn dễ dàng lắp đặt trong các hệ bảng điều kiển, tủ điều khiển.

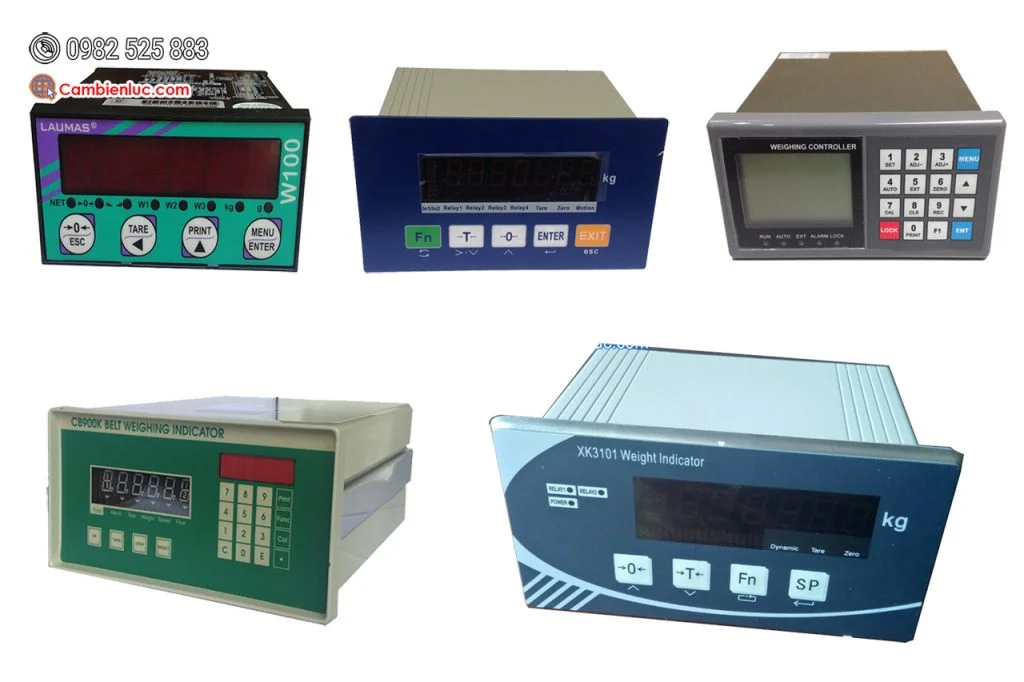

các loại đầu cân điều khiền trạm trộn

Bộ khuếch đại tín hiệu

Với những hệ trạm trộn cần có điều khiển qua PLC thì việc bắt buộc cần có bộ khuếch đại tín hiệu để chuyển tín hiệu loadcell về PLC là không thể thiếu.

Tổng kết bài viết

Trên đây là bài viết chia sẻ với quý vị về những loại thiết bị cảm biến chuyên được dùng cho trạm trộn bê tông. Với các đơn vị chuyên lắp đặt trạm trộn bê tông thì việc lắm rõ những thiết bị này là khá đơn giản. Nhưng vơi những đơn vị đang vận hành trạm cần sửa chữa, thay thế thiết bị này thì cũng cần tìm kiếm loại phù hợp cho chính trạm trộn mà mình đang vận hành.

Qua bài biết quý vị có thể tìm thấy thông tin loại cảm biến mà mình đang cần tìm cũng như tìm kiếm được đơn vị cung cấp loadcell trạm trộn bê tông cho mình. Chúng tôi cung cấp sản phẩm thiết bị mới và các dịch vụ sửa chữa, bảo hành trạm trộn bê tông. Quý vị có thể liên lạc theo số điện thoại hotline để được hỗ trợ tư vấn.
