Một sản phẩm cân điện tử đang hoạt động bình thường, bỗng nhiên có một ngày bạn phát hiện ra nó bị lỗi, nhưng bạn đang chưa biết lỗi ở đây là do đầu cân điện tử bị lỗi hay lỗi do loadcell cảm biến lực.
Vậy để biết lỗi do loadcell hay một thiết bị phụ kiện nào khác trên cân bị hỏng, thì chúng ta cần xác định được qua các bước kiểm tra, bằng kinh nghiệm xác định lỗi chúng ta sẽ xác định lỗi do đâu.
Trạm cân ô tô của bạn bị ngập nước? Hãy tìm hiểu những cách xử lý lỗi nếu có và cách phòng tránh qua bài viết Cân ô tô bị ngập nước và cách xử lý
Kiểm tra xác định lỗi do loadcell
Ở bài viết này tác giải xin chỉ ra một số cách cơ bản để kiểm tra một loadcell có bị hư hỏng hay không. Qua đây sẽ giúp ích cho kỹ thuật viên, nhân viên trực tiếp đứng quản lý cân phát hiện hiện xác định lỗi để báo cáo sửa chữa thay thế khi cần thiết.
Để biết được load cell bị lỗi hay không cần tiến hành qua 2 bước: đó là “Kiểm tra thông số kỹ thuật của loadcell” và “Kiểm tra tính kết nối giữa loadcell và đầu cân”.
Như ta đã biết, cấu tạo của một loadcell bao gồm một cầu điện trở Wheatstone được dán vào bề mặt của thân loadcell. Một loadcell bị hư hỏng có thể bị một trong hai khả năng:
(1) cầu điện trở Wheatstone bị hỏng, bị đứt.
(2) lớp keo dán liên kết cầu điện trở Wheatstone với bề mặt của thân loadcell bị hỏng, bị tróc.
Vì thế, có thể kiểm tra theo 2 bước sau:
Bước 1 : Đo thông số kĩ thuật của loadcell bằng đồng hồ đo vạn năng
Dùng đồng đo vạn năng để đo thông số điện trở đầu vào và đầu ra của cảm biến lực, để xác định cầu điện trở Wheatstone, So sánh thông số với catalog load cell, coi đối chiếu thông số có còn đúng thông số ban đầu mà nhà cung cấp cấp trên catalogue hay không.
- Đo 2 giá trị điện trở ngõ vào (giá trị điện trở giữa 2 dây tín hiệu Exc+ (Input+) và Exc- (Input-)) và giá trị điện trở ngõ ra (giá trị điện trở giữa 2 dây tín hiệu Sig+ (Output+) và Sig- (Output-)).
- So sánh với thông số điện trở loadcell đã biết, nếu sai lệch trong biên độ +/- cho phép thì cầu điện trở Wheatstone của loadcell còn tốt.
- Ta chuyển sang bước 2 kiểm tra kết nối với đầu hiển thị, ngược lại nếu thông số điện trở sai lệch quá lớn, khác hoàn toàn so với thông số quy định ban đầu thì loadcell đã bị hỏng.
* Trường hợp quý vị không có catalogue hoặc không biết thông số điện trở, model, nhà sản xuất thì hãy
Kiểm tra bằng cách đo lần lượt từ cặp dây với nhau Đen + Đỏ, Đen + Xanh, Đen + Trắng, Xanh + Đỏ, Xanh + Trắng, Đỏ+Trắng.
Nếu thông số điện trở đo ở 6 cặp dây vẫn đầy đủ 6 giá trị, không có giá trị nào không đo được thì chuyển sang bước 2, kiểm tra kết nối tín hiệu với đầu hiển thị.
Nếu có giá trị nào không đo được thì loadcell của bạn đã bị hỏng. Khi cầu điện trở Wheatstone bị đứt rời hoàn toàn thì kết quả đo không hiển thị, giống như đo một sợ dây tín hiệu đã bị dứt vậy.
Nếu các thông số điện trở của loadcell vẫn tốt, cầu điện trở Wheatstone của loadcell không bị hỏng. Thì xác xuất hư hỏng của con cảm biến lực đó vẫn còn là 50-50.
Do là một lớp keo mỏng dán liên kết cầu điện trở Wheatstone với bề mặt của thân loadcell có thể bị hỏng, bị tróc.
Trong trường hợp này, khi có ngoại lực tác dụng lên loadcell, làm cho thân loadcell có bị biến dạng nhưng các điện trở strain gauge không hoạt động, dẫn đến không có tín hiệu ngõ ra hoặc tín hiệu ngõ ra không ổn định, không tuyến tính … Do đó loadcell cũng không sử dụng được.
Bước 2. kiểm tra khả năng hoạt động của loadcell kết nối với đầu cân điện tử.
Một điểm đặc biệt với phương pháp này là hãy đọc thông báo hiển thị trên đầu cân.
Sau khi kiết nối loadcell với đầu cân một cách chính xác, quý vị hãy bật cân và kiểm tra hoạt động của nó một cách bình thường. Ngay trên màn hiển thị số cân nếu có hiển thị ra các các báo hoặc những chỉ thị khác số cân.
Hãy so sánh thông báo, hiển thị đó với tài liệu hưỡng dẫn kèm theo của cân điện tử. Với các thông báo lỗi liên quan tới load cell thì xác định được vấn đề nằm ở load cell.
Trường hợp kết nối load cell với đầu cân đã đúng hết, mà đầu cân của bạn không chỉ thị ra các thông báo lỗi gây ra bởi loadcell, thì hãy xác định vấn đề đó bằng những điểm sau:

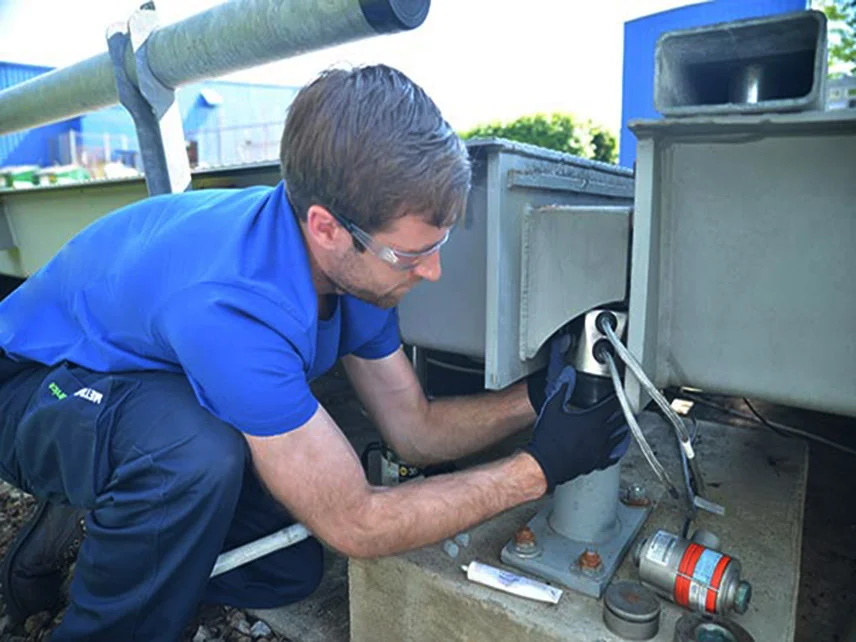

- Kiểm tra bằng cách đấu nối cảm biến lực cần kiểm tra với đầu cân để kiểm tra khả năng hoạt động của Cảm biến lực. Một load cell còn tốt sẽ cho kết quả: Số cân hiển thị ổn định, số cân không trôi và hiển thị đủ tải trọng khi thử tải.
- Nếu hệ thống cân đang kiểm tra có nhiều hơn 1 loadcell thì, cần so sánh thêm giá trị hiệu số “có tải” – “không tải” giữa các loadcell với nhau. Nếu giá trị của loadcell nào chênh lệch nhiều so với các loadcell còn lại thì có thể loadcell đó bị hư hỏng.
Một điểm cần lưu ý là kết quả kiểm tra loadcell trực tiếp bằng việc kết nối với đầu cân chỉ thực sự chính xác, khi hệ thống cân cần đáp ứng các yêu cầu kĩ thuật về kết cấu cơ khí bàn cân, bệ móng cân hoặc mặt sàn (nền) đặt cân.
Nếu kết cấu cơ khí bàn cân không tốt, hoặc nền móng cân bị lún, hoặc mặt sàn (nền) đặt cân không đảm bảo thì kết quả test loadcell sẽ không chính xác và không xác định được loadcell có thật sự hư hỏng hay không.
Kiểm tra xác định lỗi do đầu cân điện tử
Một điểm đặc biệt và dễ dàng hơn của việc xác định lỗi do đầu cân so với load cell là; Đầu cân có màn hình hiển thị và nó hiển bị báo lỗi cơ bản với rất nhiều trường hợp, và xác định lỗi một cách dễ dàng.
Với đầu cân được chia ra với rất nhiều chủng loại khách nhau, chúng có đặc điểm, chắc năng và những thông báo lỗi hiển thị khác nhau. Vậy làm sao để xác định lỗi do đầu cân trên một hệ thống trạm cân điện tử.
Các loại đầu cân điện tử phổ biến hiện nay quý vị có thể xem tại danh mục Đầu Cân Điện Tử
Loại trừ trường hợp load cell của bạn bị hỏng sau khi đã sử dụng các bước kiểm tra lỗi do loadcell ở trên, ta chuyển xác định lỗi do đầu cân bộ chỉ thị điều khiển của cân điện tử.
Bước 1 xác định kiểm tra nguồn điện kết nối
Đầu cân được nuôi bởi dòng điện quy định cho mỗi model, bạn hãy kiểm tra tài liệu và xác định nguồn điện cấp tới bộ nguồn nuôi cho toàn bộ hệ thống trong đầu cân xem nó có đủ và đáp ứng được như thông số.
Nếu dòng điện là không đủ, điều đó nguồn điện của bạn đang có vấn đề, nó có thể hỏng do dây nguồn, hoặc pin lưu trữ của bạn không đủ dòng điện.
Trường hợp này với các đầu cân cơ bản thường sẽ có dòng thông báo Pin yếu, nếu bạn để ý thấy hãy cung cấp đủ dòng điện cho nó ngay.
Bước 2 Kiểm tra các bảng mạch điều khiển của đầu cân
Điều này hãy để cho những người có kỹ thuật làm việc. Sau khi kiểm tra nguồn điện cấp cho đầu cân ổn định, đầu cân của bạn không có thông báo hiển thị, và tất cả các đèn thông báo đều không hoạt động.
Hãy liên hệ với đơn vị cung cấp cân điện tử cho quý khách để được bảo hành, hoặc liên hệ với công ty chúng tôi theo số Hotline để được hỗ trợ sửa chữa, thay thế thiết bị.
Nếu bạn đang bị hỏng cân xe tải, trạm cân ô tô của bạn bị hỏng hãy liên hệ cho chúng tôi để tim kiếm đơn vị sửa chữa cân ô tô nhé.
Kiểm Xác định lỗi cân điện tử ở các bộ phận khác
- Các bộ phận khác ở đây có thể kể đến như là hộp nối tín hiệu với những loại cân có nhiều hơn 1 loadcell; hãy kiểm tra xem việc đấu nối dây tín hiệu trong hộp nối này có bị đứt hay bong vỡ bảng mạch bên trong hay không.
- Kiểm tra độ khô ráo của hộp nối, nếu độ ẩm là quá cao, hãy làm khô nó trước khi kiểm tra lại toàn bộ cân điện tử của bạn.
- Kiểm tra dây tín hiệu kết nối, đây là điểm quan trọng. Hãy dò xét toàn bộ dây nối tín hiệu giữa các thiết bị, đảm bảo rằng toàn bộ dây tín hiệu của trạm cân không bị đứt ở một vị trí bất kỳ nào.
- Kiểm tra bộ phận khung cơ khí của cân; Bạn hãy kiểm tra xem khung cân của bạn có bị gãy, bị sập ở một vị trí nào không. Hãy kiểm tra bề mặt cân của bạn có bị cong, bị võng hay không nhe. Đây là điều đáng tiếc sảy ra với cân của bạn, và bạn cần sửa lại khung cơ khí nếu thực sự nó bị hỏng.
- Hãy kiểm tra sự cân bằng giữa các vị trí loadcell. Nó nhỏ thôi, nhưng nếu một bàn cân không được cân bằng, các điểm cảm biến lực không nhận được phân bổ tín hiệu đều thì việc sảy ra lỗi cân là điều hiển nhiên.
- Hãy kiểm tra cân của bạn có đang bị cản trở bở một vật thể nào không, đảm bảo cân của bạn đang không bị chèn, bị kẹt bởi đất đá hay bất cứ thứ gì làm cho cân của bạn không có tác dụng lực lên loadcell, không thể làm cho loadcell được nén/kéo hết khả năng làm việc của nó.
- Với bàn cân ô tô điện tử, quý vị hãng dọn sạch gầm bàn cân, kiểm tra các thanh chống xô xem nó có bị kẹp vướng với bàn cân không nhe.
Tổng kết về cách kiểm tra xác định lỗi của cân điện tử
Trên đây là những mẹo nhỏ xác định lỗi cơ bản nhất của cân điện tử bị hỏng cho những ai đang sử dụng cân điện tử. Chúng chỉ là những cách xác định lỗi do vị trí thiết bị nào của cân điện tử gây ra, còn chính xác các lỗi đó như thế nào thì cần có yêu cầu kỹ thuật chi tiết hơn cho mỗi model, mỗi dòng cân điện tử khác nhau.
